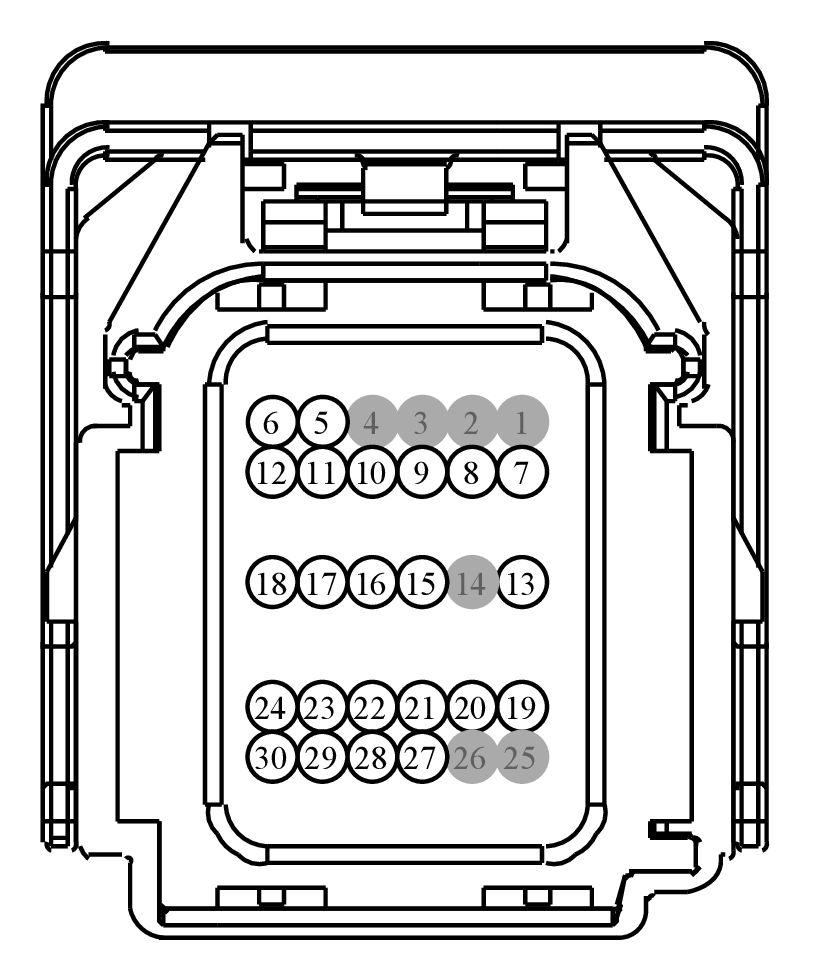

Connector End View (C310A) - RESTRAINTS CONTROL MODULE (RCM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C310A | RESTRAINTS CONTROL MODULE (RCM) | BK | 14401 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CR168 (WH-GN) | 20 | CTRL MOD. - PYROTECHNIC STEERING COLUMN + | 8U5T-14474-BB | ||||
| 6 | RR168 (BU-WH) | 20 | CTRL MOD. - PYROTECHNIC STEERING COLUMN - | 8U5T-14474-BB | ||||
| 7 | CR104 (YE-GY) | 22 | CTRL MOD. - AIR BAG FRONT PASSENGER 2 + | 8U5T-14474-BB | ||||
| 8 | RR104 (WH-BU) | 22 | CTRL MOD. - AIR BAG FRONT PASSENGER 2 - | 8U5T-14474-BB | ||||
| 9 | RR102 (WH) | 20 | CTRL MOD. - AIR BAG DRIVER 2 - | 8U5T-14474-BB | ||||
| 10 | CR102 (BU) | 20 | CTRL MOD. - AIR BAG DRIVER 2 + | 8U5T-14474-BB | ||||
| 11 | CR144 (GY-OG) | 22 | CTRL MOD. - AIR BAG FRONT PASSENGER ADAPTIVE VENTING + | 8U5T-14474-BB | ||||
| 12 | RR144 (VT-GN) | 22 | CTRL MOD. - AIR BAG FRONT PASSENGER ADAPTIVE VENTING - | 8U5T-14474-BB | ||||
| 13 | CR189 (BU-OG) | 22 | CTRL MOD. - INDICATOR PASSENGER AIR BAG DEACTIVATION # ON | 8U5T-14474-BB | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | VR214 (WH-BU) | 22 | SENSOR - IMPACT FRONT 2ND | 8U5T-14474-BB | ||||
| 16 | RR130 (GN-BU) | 22 | CTRL MOD. - SENSOR IMPACT FRONT 2ND | 8U5T-14474-BB | ||||
| 17 | RR129 (YE-GY) | 22 | CTRL MOD. - SENSOR IMPACT FRONT 1ST - | 8U5T-14474-BB | ||||
| 18 | VR213 (VT-GN) | 22 | SENSOR - IMPACT FRONT 1ST | 8U5T-14474-BB | ||||
| 19 | CR194 (VT-WH) | 22 | POWER - RESTRAINTS CONTROL MODULE (RCM) | 8U5T-14474-BB | ||||
| 20 | CR190 (GY-BN) | 22 | CTRL MOD. - INDICATOR PASSENGER AIR BAG DEACTIVATION # OFF | 8U5T-14474-BB | ||||
| 21 | RR139 (YE) | 20 | CTRL MOD. - AIR BAG DRIVER KNEE - | 8U5T-14474-BB | ||||
| 22 | CR139 (VT-WH) | 20 | CTRL MOD. - AIR BAG DRIVER KNEE + | 8U5T-14474-BB | ||||
| 23 | CR169 (WH-BU) | 20 | CTRL MOD. - AIR BAG PASSENGER KNEE + | 8U5T-14474-BB | ||||
| 24 | RR169 (GY-VT) | 20 | CTRL MOD. - AIR BAG PASSENGER KNEE - | 8U5T-14474-BB | ||||
| 25 | * | * | Not Used | N/A | ||||
| 26 | * | * | Not Used | N/A | ||||
| 27 | RR103 (VT-GN) | 22 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 - | 8U5T-14474-BB | ||||
| 28 | CR103 (GY-BU) | 22 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 + | 8U5T-14474-BB | ||||
| 29 | CR101 (VT-BN) | 20 | CTRL MOD. - AIR BAG DRIVER 1+ | 8U5T-14474-BB | ||||
| 30 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 - | 8U5T-14474-BB | ||||
