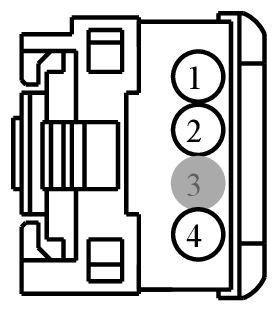

Connector End View (C301B) - ALTERNATING CURRENT (AC) POWER OUTLET SOCKET (CENTER CONSOLE)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C301B | ALTERNATING CURRENT (AC) POWER OUTLET SOCKET (CENTER CONSOLE) | BK | 14B079 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBP02 (GN) | 20 | FUSE - 2 / 35 OR CIRCUIT BREAKER | 9U5T-14474-DB | ||||
| 2 | VYA21 (GY-BN) | 22 | CTRL MOD. - DC/AC INVERTER # LIN | 9U5T-14474-DB | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | RYA21 (BN) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR - | 9U5T-14474-DB | ||||
