Connector End View (C265) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C265 | INLINE | NA | 12A58114A005 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1L2T-14421-BA | Not Available | |
| 1L2T-14421-AA | Not Available | |
| DU5T-14474-KAB | Not Available | |
| 97BG-14421-BAA | EU2Z-14421-EA | 2.80 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-MA | DU2Z-14474-BA | 0.64 |
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.80 |
| 97BG-14474-BCA | DU2Z-14474-EA | 2.80 |
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.80 |
| 97BG-14421-BBA | EU2Z-14421-EA | 2.80 |
| XW4T-14474-TA | JU2Z-14474-AB | 6.30 |
| DU5T-14474-LAB | Not Available | |
| 97BG-14421-BCA | EU2Z-14421-EA | 2.80 |
| 97BG-14474-CBA | JU2Z-14474-AB | 6.30 |
| 97BG-14421-CBA | KU2Z-14421-AA | 6.30 |
| XW4T-14421-EA | KU2Z-14421-AA | 6.30 |

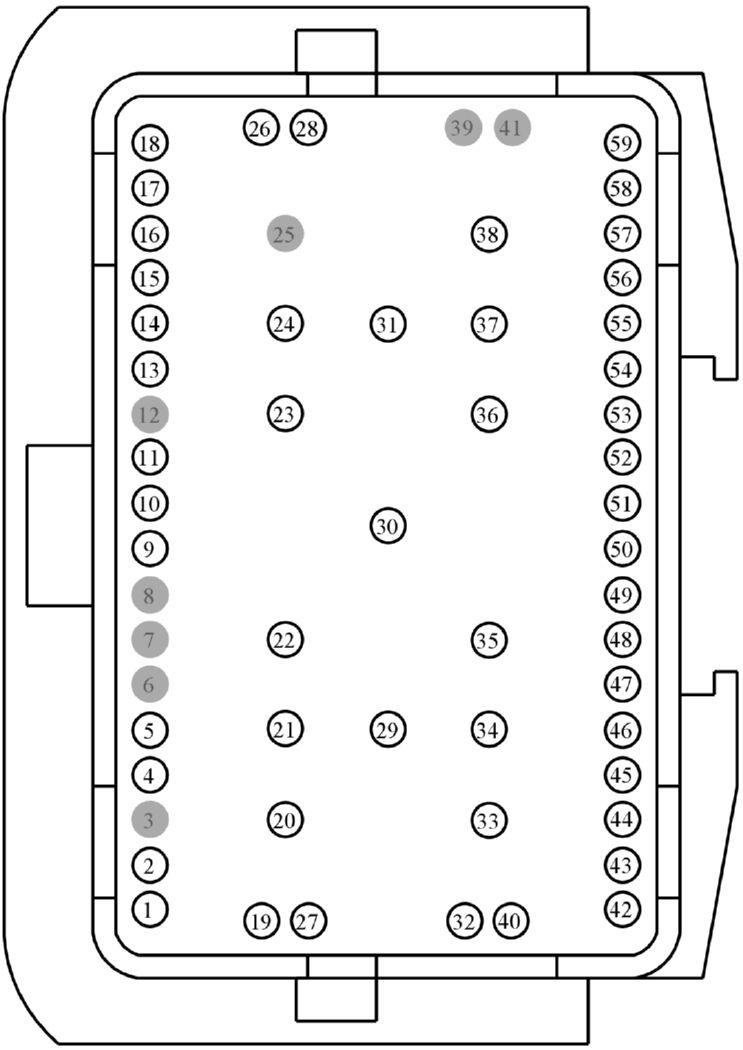

MALE
Harness
12A581
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RE230 (WH-OG) | 22 | 1L2T-14421-BA | |||
| 1 | RE407 (GN-BU) | 22 | 1L2T-14421-BA | |||
| 2 | VE750 (GN-BU) | 22 | 1L2T-14421-BA | |||
| 3 | * | * | N/A | |||
| 4 | CAC16 (VT-OG) | 22 | 1L2T-14421-BA | |||
| 5 | CBB25 (WH-BU) | 22 | 1L2T-14421-BA | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | CBBC4 (VT-RD) | 22 | 1L2T-14421-BA | |||
| 10 | CLF02 (GY-BN) | 20 | 1L2T-14421-AA | |||
| 11 | VDN14 (YE-VT) | 22 | 1L2T-14421-BA | |||
| 12 | * | * | N/A | |||
| 13 | VDB04 (BU) | 22 | 1L2T-14421-BA | |||
| 14 | VDB05 (WH) | 22 | 1L2T-14421-BA | |||
| 15 | VDB04 (BU) | 22 | 1L2T-14421-BA | |||
| 16 | VDB05 (WH) | 22 | 1L2T-14421-BA | |||
| 17 | VMF11 (WH-OG) | 22 | 1L2T-14421-BA | |||
| 18 | VMF10 (WH-VT) | 22 | 1L2T-14421-BA | |||
| 19 | SDC57 (BU-OG) | 22 | 1L2T-14421-BA | |||
| 20 | SBB30 (RD) | 14 | 97BG-14421-BCA | |||
| 21 | SBB31 (WH-RD) | 16 | 97BG-14421-BBA | |||
| 22 | SBB38 (BN-RD) | 12 | 97BG-14421-BCA | |||
| 23 | CR167 (YE-GY) | 22 | 97BG-14421-BAA|97BG-14421-BBA | |||
| 23 | CR167 (YE-VT) | 22 | 97BG-14421-BAA|97BG-14421-BBA | |||
| 24 | CBBD8 (GY-OG) | 16 | 97BG-14421-BBA | |||
| 25 | * | * | N/A | |||
| 26 | VMF10 (WH-VT) | 22 | 1L2T-14421-BA | |||
| 27 | LDC59 (BU-WH) | 22 | 1L2T-14421-BA | |||
| 28 | VMF11 (WH-OG) | 22 | 1L2T-14421-BA | |||
| 29 | CBB50 (YE-OG) | 12 | 97BG-14421-CBA | |||
| 30 | SBB36 (GN-RD) | 10 | XW4T-14421-EA | |||
| 31 | SBB36 (GN-RD) | 10 | XW4T-14421-EA | |||
| 32 | VE376 (VT-BN) | 22 | 1L2T-14421-BA | |||
| 33 | CPW67 (BN) | 14 | 97BG-14421-BCA | |||
| 34 | CPW68 (VT-OG) | 14 | 97BG-14421-BCA | |||
| 35 | CPSC8 (GN-OG) | 16 | 97BG-14421-BBA | |||
| 36 | CBB34 (VT-BN) | 16 | 97BG-14421-BBA | |||
| 37 | CBB17 (BN-GN) | 22 | 97BG-14421-BAA | |||
| 38 | CBB19 (BN-WH) | 18 | 97BG-14421-BBA | |||
| 39 | * | * | N/A | |||
| 40 | RDC59 (GY-BN) | 22 | 1L2T-14421-BA | |||
| 41 | * | * | N/A | |||
| 42 | VDC46 (BU-BN) | 20 | 1L2T-14421-AA | |||
| 43 | CPW58 (YE-GN) | 22 | 1L2T-14421-BA | |||
| 44 | CAC15 (BU-BN) | 22 | 1L2T-14421-BA | |||
| 45 | CPW59 (VT-BN) | 22 | 1L2T-14421-BA | |||
| 46 | CAC04 (WH-BU) | 22 | 1L2T-14421-BA | |||
| 47 | CAC03 (WH-VT) | 22 | 1L2T-14421-BA | |||
| 48 | CAC02 (GY-BN) | 22 | 1L2T-14421-BA | |||
| 49 | CAC01 (GN-BU) | 22 | 1L2T-14421-BA | |||
| 50 | CPL10 (GN-WH) | 22 | 1L2T-14421-BA | |||
| 51 | RMF14 (GN-WH) | 22 | 1L2T-14421-BA | |||
| 52 | CMF14 (GY) | 22 | 1L2T-14421-BA | |||
| 53 | CBBC5 (YE) | 22 | 1L2T-14421-BA | |||
| 54 | VMF04 (BN-BU) | 22 | 1L2T-14421-BA | |||
| 55 | VMF05 (GY-BU) | 22 | 1L2T-14421-BA | |||
| 56 | CMF15 (GN-BU) | 22 | 1L2T-14421-BA | |||
| 57 | RMF15 (GN) | 22 | 1L2T-14421-BA | |||
| 58 | CMF13 (YE-OG) | 22 | 1L2T-14421-BA | |||
| 59 | RMF13 (BN-GN) | 22 | 1L2T-14421-BA | |||

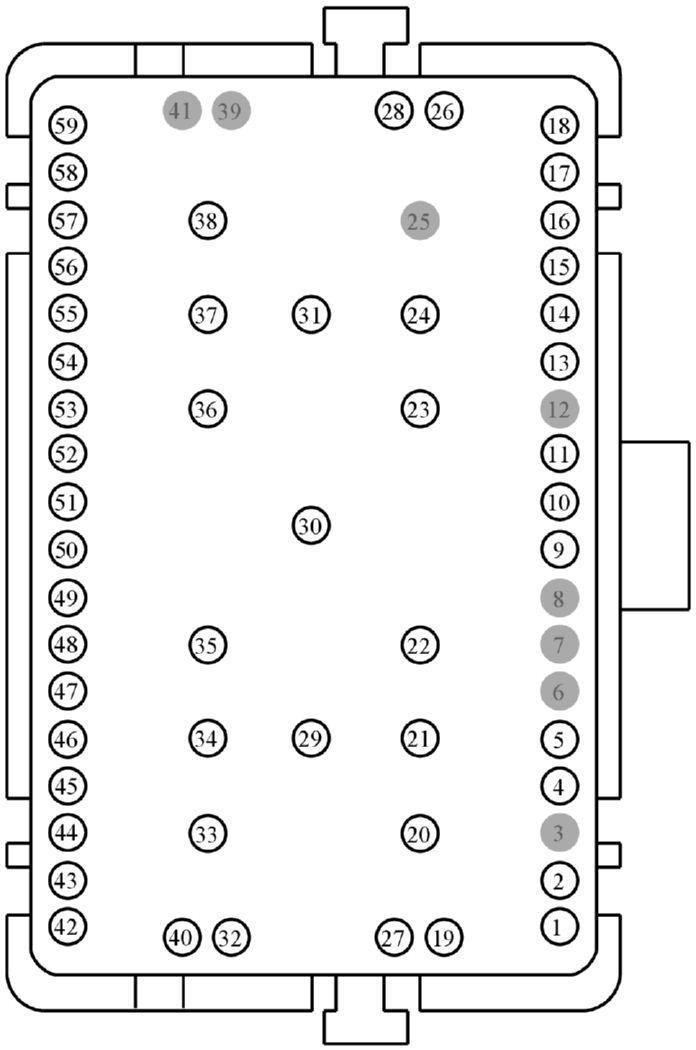

FEMALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RE407 (YE-VT) | 22 | 3F2T-14474-SA | |||
| 2 | VE750 (GN-BU) | 22 | 3F2T-14474-SA | |||
| 3 | * | * | N/A | |||
| 4 | CAC16 (VT-OG) | 22 | 3F2T-14474-SA | |||
| 5 | CBB25 (WH-OG) | 22 | 3F2T-14474-SA | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | CBBC4 (VT-RD) | 22 | 3F2T-14474-SA | |||
| 10 | CLF02 (GY-BN) | 20 | 9U5T-14474-MA | |||
| 11 | VDN14 (YE-VT) | 22 | 3F2T-14474-SA | |||
| 12 | * | * | N/A | |||
| 13 | VDB04 (BU) | 22 | 3F2T-14474-SA | |||
| 14 | VDB05 (WH) | 22 | 3F2T-14474-SA | |||
| 15 | VDB04 (BU) | 22 | 3F2T-14474-SA | |||
| 16 | VDB05 (WH) | 22 | 3F2T-14474-SA | |||
| 17 | VMF11 (WH-OG) | 22 | 3F2T-14474-SA | |||
| 18 | VMF10 (WH-VT) | 22 | 3F2T-14474-SA | |||
| 19 | SDC57 (BU-OG) | 22 | 3F2T-14474-SA | |||
| 20 | SBB30 (RD) | 14 | DU5T-14474-LAB | |||
| 21 | SBB31 (WH-RD) | 16 | DU5T-14474-KAB | |||
| 22 | SBB38 (BN-RD) | 12 | DU5T-14474-LAB | |||
| 23 | CR167 (YE-VT) | 22 | 3M5T-14474-HAA|DU5T-14474-KAB | |||
| 24 | CBBD8 (GY-OG) | 16 | DU5T-14474-KAB | |||
| 25 | * | * | N/A | |||
| 26 | VMF10 (WH-VT) | 22 | 3F2T-14474-SA | |||
| 27 | LDC59 (BU-WH) | 22 | 3F2T-14474-SA | |||
| 28 | VMF11 (WH-OG) | 22 | 3F2T-14474-SA | |||
| 29 | CBB50 (YE-OG) | 14 | 97BG-14474-CBA | |||
| 30 | SBB36 (GN-RD) | 10 | XW4T-14474-TA | |||
| 31 | SBB36 (GN-RD) | 10 | XW4T-14474-TA | |||
| 32 | VE376 (VT-BN) | 22 | 3F2T-14474-SA | |||
| 33 | CPW67 (BN) | 14 | DU5T-14474-LAB | |||
| 34 | CPW68 (VT-OG) | 14 | DU5T-14474-LAB | |||
| 35 | CPSC8 (GN-OG) | 16 | 97BG-14474-BCA | |||
| 36 | CBB34 (VT-BN) | 16 | DU5T-14474-KAB | |||
| 37 | CBB17 (BN-GN) | 22 | 3M5T-14474-HAA | |||
| 38 | CBB19 (BN-WH) | 16 | 3M5T-14474-HBA | |||
| 39 | * | * | N/A | |||
| 40 | RDC59 (GY-BN) | 22 | 3F2T-14474-SA | |||
| 41 | * | * | N/A | |||
| 42 | VDC46 (BU-BN) | 20 | 9U5T-14474-MA | |||
| 43 | CPW58 (YE-GN) | 22 | 3F2T-14474-SA | |||
| 44 | CAC15 (BU-BN) | 22 | 3F2T-14474-SA | |||
| 45 | CPW59 (VT-BN) | 22 | 3F2T-14474-SA | |||
| 46 | CAC04 (WH-BU) | 22 | 3F2T-14474-SA | |||
| 47 | CAC03 (WH-VT) | 22 | 3F2T-14474-SA | |||
| 48 | CAC02 (GY-BN) | 22 | 3F2T-14474-SA | |||
| 49 | CAC01 (GN-BU) | 22 | 3F2T-14474-SA | |||
| 50 | CPL10 (GN-WH) | 22 | 3F2T-14474-SA | |||
| 51 | RMF14 (GN-WH) | 22 | 3F2T-14474-SA | |||
| 52 | CMF14 (GY) | 22 | 3F2T-14474-SA | |||
| 53 | CBBC5 (YE) | 22 | 3F2T-14474-SA | |||
| 54 | VMF04 (BN-BU) | 22 | 3F2T-14474-SA | |||
| 55 | VMF05 (GY-BU) | 22 | 3F2T-14474-SA | |||
| 56 | CMF15 (GN-BU) | 22 | 3F2T-14474-SA | |||
| 57 | RMF15 (GN) | 22 | 3F2T-14474-SA | |||
| 58 | CMF13 (YE-OG) | 22 | 3F2T-14474-SA | |||
| 59 | RMF13 (BN-GN) | 22 | 3F2T-14474-SA | |||
