Connector End View (C263) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C263 | INLINE | DK GY | 14A00514401 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| JU5T-14421-BB | LU2Z-14421-BA | 1.20 |
| JU5T-14421-AB | LU2Z-14421-BA | 1.20 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-CA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-EB | DU2Z-14474-AA | 0.64 |

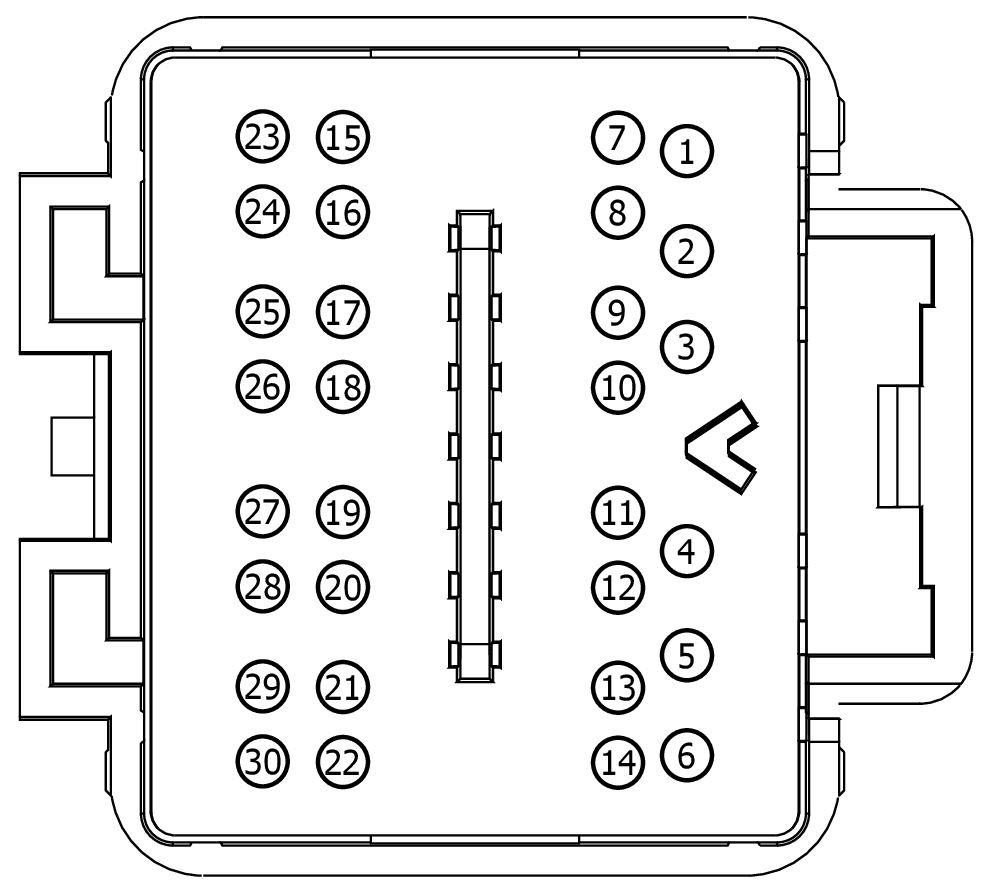

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VDB06 (GY-OG) | 22 | JU5T-14421-BB | |||
| 2 | VDB07 (VT-OG) | 22 | JU5T-14421-BB | |||
| 3 | RH111 (GY-BU) | 22 | JU5T-14421-AB | |||
| 4 | LLF16 (WH-GN) | 22 | JU5T-14421-BB | |||
| 5 | VMC11 (YE-VT) | 22 | JU5T-14421-BB | |||
| 6 | DMP19 (*) | 22 | JU5T-14421-BB | |||
| 7 | RME89 (WH-BU) | 22 | DU5T-14421-FA | |||
| 8 | LAT30 (YE-GY) | 22 | DU5T-14421-FA | |||
| 9 | VDB49 (YE-OG) | 22 | DU5T-14421-FA | |||
| 10 | VDB50 (BU-OG) | 22 | DU5T-14421-FA | |||
| 11 | CBP37 (WH) | 18 | 9U5T-14421-CA | |||
| 12 | RMP19 (BU-GY) | 22 | 9U5T-14421-BA|DU5T-14421-FA | |||
| 13 | VMP19 (WH-GN) | 22 | 9U5T-14421-BA|DU5T-14421-FA | |||
| 14 | VLF16 (WH-BN) | 22 | 9U5T-14421-BA | |||
| 15 | RME15 (GY-BU) | 20 | 9U5T-14421-BA | |||
| 16 | VME15 (GN-BU) | 20 | 9U5T-14421-BA | |||
| 17 | ZNG02 (BK) | 22 | DU5T-14421-FA | |||
| 18 | CAT39 (GN-VT) | 22 | DU5T-14421-FA | |||
| 19 | CPP10 (BN-BU) | 20 | 9U5T-14421-BA | |||
| 20 | CPP09 (VT) | 20 | 9U5T-14421-BA | |||
| 21 | RLF16 (VT-OG) | 22 | 9U5T-14421-BA | |||
| 22 | GD215 (BK) | 18 | 9U5T-14421-CA | |||
| 23 | RPP06 (GN) | 20 | 9U5T-14421-BA | |||
| 24 | VDB26 (GY-BU) | 22 | DU5T-14421-FA | |||
| 25 | VDB25 (GN-OG) | 22 | DU5T-14421-FA | |||
| 26 | LME89 (YE-BU) | 22 | DU5T-14421-FA | |||
| 27 | CPR63 (GY-YE) | 22 | 9U5T-14421-BA | |||
| 28 | RMC32 (GN-BU) | 22 | 9U5T-14421-BA | |||
| 29 | VRC07 (BU-GN) | 22 | DU5T-14421-FA | |||
| 30 | RRC07 (GY-OG) | 22 | DU5T-14421-FA | |||

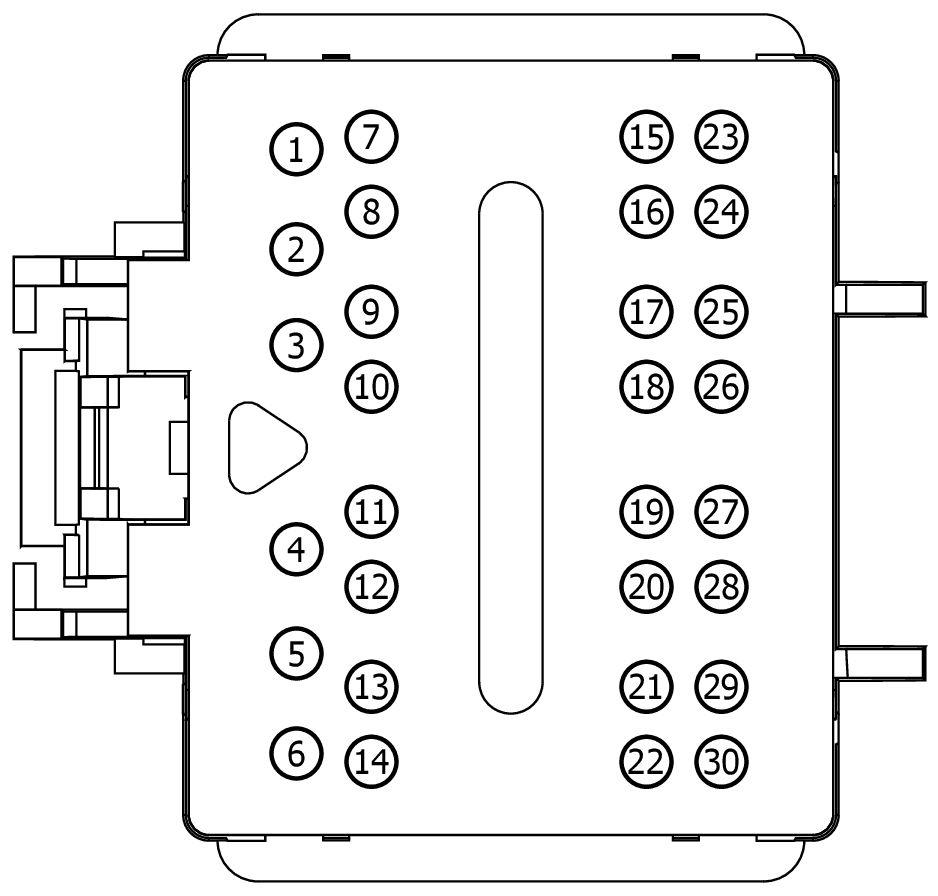

FEMALE
Harness
14401
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VDB06 (GY-OG) | 22 | 3F2T-14474-SA | |||
| 2 | VDB07 (VT-OG) | 22 | 3F2T-14474-SA | |||
| 3 | RH111 (GY-BU) | 22 | 3F2T-14474-SA | |||
| 4 | LLF16 (WH-GN) | 22 | 3F2T-14474-SA | |||
| 5 | VMC11 (YE-VT) | 22 | 3F2T-14474-SA | |||
| 6 | DMP19 (*) | 20 | 3F2T-14474-RA | |||
| 7 | RME89 (WH-BU) | 22 | 9U5T-14474-DB | |||
| 8 | LAT30 (YE-GY) | 22 | 9U5T-14474-DB | |||
| 9 | VDB49 (YE-OG) | 22 | 9U5T-14474-DB | |||
| 10 | VDB50 (BU-OG) | 22 | 9U5T-14474-DB | |||
| 11 | CBP37 (WH) | 18 | 9U5T-14474-EB | |||
| 12 | RMP19 (BU-GY) | 22 | 9U5T-14474-DB | |||
| 13 | VMP19 (WH-GN) | 22 | 9U5T-14474-DB | |||
| 14 | VLF16 (WH-BN) | 22 | 9U5T-14474-DB | |||
| 15 | RME15 (GY-BU) | 20 | 9U5T-14474-DB | |||
| 16 | VME15 (GN-BU) | 20 | 9U5T-14474-DB | |||
| 17 | ZNG02 (BK) | 22 | 9U5T-14474-DB | |||
| 18 | CAT39 (GN-VT) | 22 | 9U5T-14474-DB | |||
| 19 | CPP10 (BN-BU) | 22 | 9U5T-14474-DB | |||
| 20 | CPP09 (VT) | 22 | 9U5T-14474-DB | |||
| 21 | RLF16 (VT-OG) | 22 | 9U5T-14474-DB | |||
| 22 | GD215 (BK-GY) | 18 | 9U5T-14474-EB | |||
| 23 | RPP06 (GN) | 22 | N/A | |||
| 24 | VDB26 (GY-BU) | 22 | 9U5T-14474-DB | |||
| 25 | VDB25 (GN-OG) | 22 | 9U5T-14474-DB | |||
| 26 | LME89 (YE-BU) | 22 | 9U5T-14474-DB | |||
| 27 | CPR63 (GY-YE) | 22 | 9U5T-14474-DB | |||
| 28 | RMC32 (GN-BU) | 22 | 9U5T-14474-DB | |||
| 29 | VRC07 (BU-GN) | 22 | 9U5T-14474-DB | |||
| 30 | RRC07 (GY-OG) | 22 | 9U5T-14474-DB | |||
