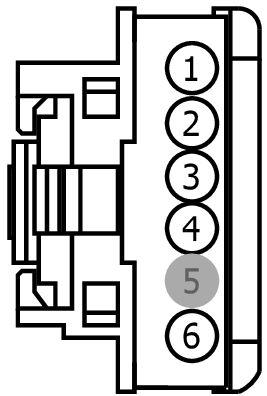

Connector End View (C250) - IGNITION SWITCH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C250 | IGNITION SWITCH | BK | 14401 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CDC35 (BU-WH) | 22 | SWITCH - IGNITION # START | 9U5T-14474-DB | ||||
| 2 | CDC34 (WH-OG) | 20 | SWITCH - IGNITION # RUN; START | 9U5T-14474-DB | ||||
| 3 | CDC30 (BU-GY) | 22 | SWITCH - IGNITION # KEY IN | 9U5T-14474-DB | ||||
| 4 | SBP20 (GN-RD) | 20 | FUSE - 20 OR CIRCUIT BREAKER | 9U5T-14474-DB | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CDC33 (VT-GN) | 22 | SWITCH - IGNITION # RUN; ACCESSORY | 9U5T-14474-DB | ||||

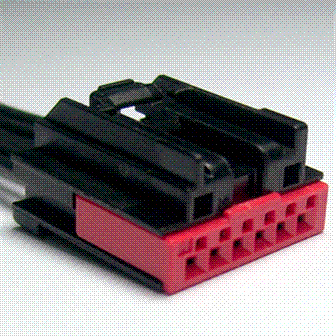

Available Pigtail Kits
Pigtail Kit Part Number WPT-1471
Service Part Number:
GU2Z-14S411-PA
Gauge:
20
Pin material:
Tin
Cavities:
6
Vehicle Uses:
- Sensor - EATC In Car Temperature
- Switch - Seat Lumbar
- Transceiver - Passive Anti-Theft (PATS)
