Connector End View (C248) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C248 | INLINE | DK GY | 14A00514401 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| JU5T-14421-BB | LU2Z-14421-BA | 1.20 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-CA | EU2Z-14421-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-EB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-MA | DU2Z-14474-BA | 0.64 |

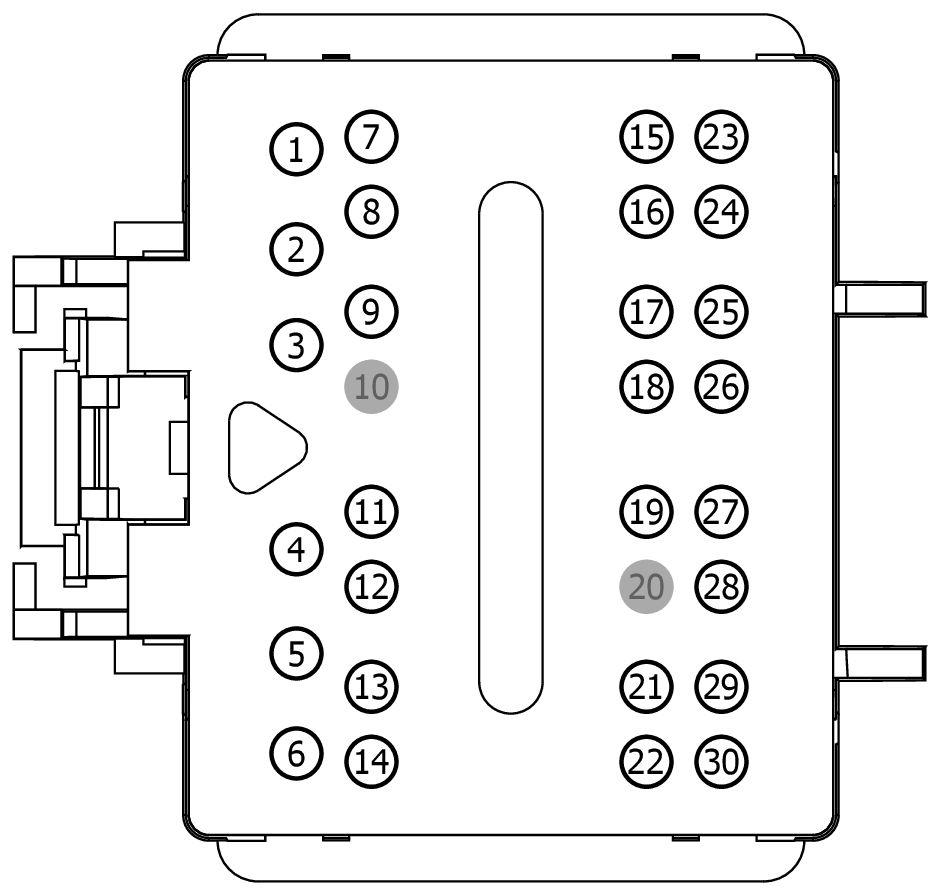

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VMM13 (YE-GN) | 22 | JU5T-14421-BB | |||
| 2 | RMM13 (BU) | 22 | JU5T-14421-BB | |||
| 3 | DMM13 (*) | 22 | JU5T-14421-BB | |||
| 4 | VDB29 (GN-BU) | 22 | *JU5T-14421-AB|JU5T-14421-BB | |||
| 5 | VDB30 (WH-GN) | 22 | *JU5T-14421-AB|JU5T-14421-BB | |||
| 6 | VX107 (YE-GY) | 22 | JU5T-14421-BB|*JU5T-14421-AB | |||
| 7 | VDB29 (GN-BU) | 22 | DU5T-14421-FA | |||
| 8 | VDB30 (WH-GN) | 22 | DU5T-14421-FA | |||
| 9 | CME27 (YE-VT) | 22 | DU5T-14421-FA | |||
| 10 | * | * | N/A | |||
| 11 | CHS88 (BN-GN) | 20 | 9U5T-14421-BA | |||
| 12 | CHS87 (GN-OG) | 20 | 9U5T-14421-BA | |||
| 13 | RHS05 (YE-VT) | 20 | 9U5T-14421-BA | |||
| 14 | RHS10 (BU-OG) | 20 | 9U5T-14421-BA | |||
| 15 | CBP02 (GN) | 20 | DU5T-14421-FA|9U5T-14421-BA | |||
| 15 | CBP35 (YE-GY) | 20 | DU5T-14421-FA|9U5T-14421-BA | |||
| 15 | VYA01 (YE) | 22 | DU5T-14421-FA|9U5T-14421-BA | |||
| 16 | RYA03 (BU-BN) | 22 | DU5T-14421-FA | |||
| 16 | RYA21 (BN) | 22 | DU5T-14421-FA | |||
| 17 | RMT01 (BN-WH) | 18 | 9U5T-14421-CA | |||
| 18 | VMT01 (GY-OG) | 18 | 9U5T-14421-CA | |||
| 19 | CR190 (GY-BN) | 22 | DU5T-14421-FA | |||
| 20 | * | * | N/A | |||
| 21 | CR189 (BU-OG) | 22 | DU5T-14421-FA | |||
| 22 | VYA21 (GY-BN) | 22 | DU5T-14421-FA | |||
| 23 | VDB31 (BU-GN) | 22 | DU5T-14421-FA | |||
| 24 | VDB32 (VT-WH) | 22 | DU5T-14421-FA | |||
| 25 | RME12 (BN-BU) | 18 | 9U5T-14421-CA | |||
| 26 | VME12 (BN-WH) | 18 | 9U5T-14421-CA | |||
| 27 | VME06 (GN) | 20 | 9U5T-14421-BA | |||
| 28 | RME06 (GY-YE) | 20 | 9U5T-14421-BA | |||
| 29 | VME09 (WH-GN) | 18 | 9U5T-14421-CA | |||
| 30 | RME09 (BN-YE) | 18 | 9U5T-14421-CA | |||

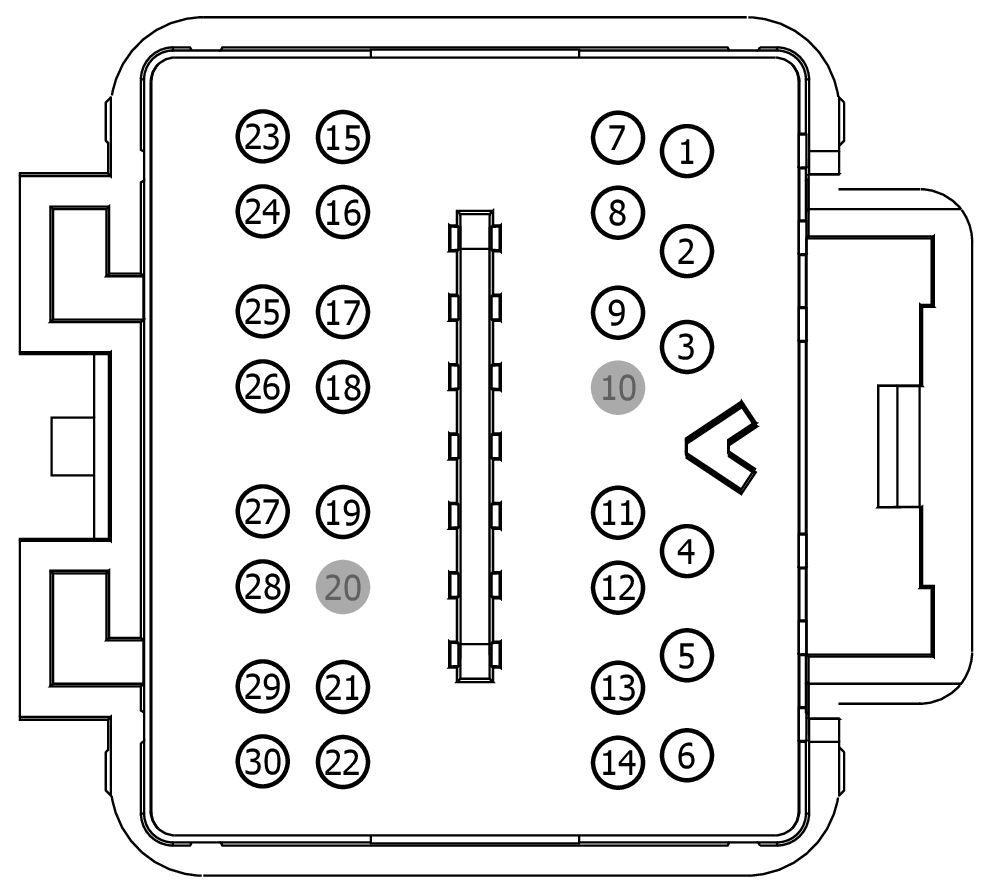

FEMALE
Harness
14401
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VMM13 (YE-GN) | 22 | 3F2T-14474-SA | |||
| 2 | RMM13 (BU) | 22 | 3F2T-14474-SA | |||
| 3 | DMM13 (*) | 20 | 9U5T-14474-MA | |||
| 4 | VDB29 (GN-BU) | 22 | 3F2T-14474-SA | |||
| 5 | VDB30 (WH-GN) | 22 | 3F2T-14474-SA | |||
| 6 | VX107 (YE-GY) | 22 | 3F2T-14474-SA | |||
| 7 | VDB29 (GN-BU) | 22 | 9U5T-14474-DB | |||
| 8 | VDB30 (WH-GN) | 22 | 9U5T-14474-DB | |||
| 9 | CME27 (YE-VT) | 22 | 9U5T-14474-DB | |||
| 10 | * | * | N/A | |||
| 11 | CHS88 (BN-GN) | 22 | 9U5T-14474-DB | |||
| 12 | CHS87 (GN-OG) | 22 | 9U5T-14474-DB | |||
| 13 | RHS05 (YE-VT) | 22 | 9U5T-14474-DB | |||
| 14 | RHS10 (BU-OG) | 22 | 9U5T-14474-DB | |||
| 15 | CBP02 (GN) | 20 | 9U5T-14474-DB | |||
| 16 | RYA21 (BN) | 22 | 9U5T-14474-DB | |||
| 17 | RMT01 (BN-WH) | 22 | 9U5T-14474-DB | |||
| 18 | VMT01 (GY-OG) | 22 | 9U5T-14474-DB | |||
| 19 | CR190 (GY-BN) | 22 | 9U5T-14474-DB | |||
| 20 | * | * | N/A | |||
| 21 | CR189 (BU-OG) | 22 | 9U5T-14474-DB | |||
| 22 | VYA21 (GY-BN) | 22 | 9U5T-14474-DB | |||
| 23 | VDB31 (BU-GN) | 22 | 9U5T-14474-DB | |||
| 24 | VDB32 (VT-WH) | 22 | 9U5T-14474-DB | |||
| 25 | RME12 (BN-BU) | 18 | 9U5T-14474-EB | |||
| 26 | VME12 (BN-WH) | 18 | 9U5T-14474-EB | |||
| 27 | VME06 (GN) | 20 | 9U5T-14474-DB | |||
| 28 | RME06 (GY-YE) | 20 | 9U5T-14474-DB | |||
| 29 | VME09 (WH-GN) | 18 | 9U5T-14474-EB | |||
| 30 | RME09 (BN-YE) | 18 | 9U5T-14474-EB | |||
