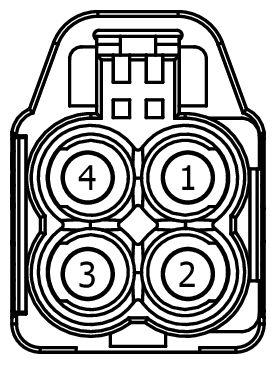

Connector End View (C242E) - IMAGE PROCESSING MODULE A (IPMA)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C242E | IMAGE PROCESSING MODULE A (IPMA) | GN | 14H057 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VMP52 (BK) | 20 | FRONT PARKING AID CAMERA | MU5T-14F494-ABA | ||||
| 2 | VMP51 (BK) | 20 | REAR PARKING AID CAMERA | MU5T-14F494-ABA | ||||
| 3 | VMP53 (BK) | 20 | SIDE PARKING AID CAMERA LH | MU5T-14F494-ABA | ||||
| 4 | VMP54 (BK) | 20 | SIDE PARKING AID CAMERA RH | MU5T-14F494-ABA | ||||
