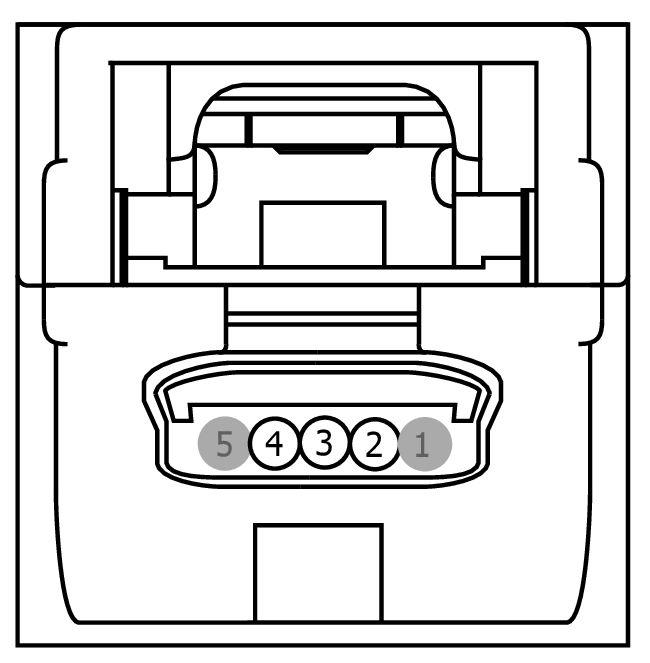

Connector End View (C240F) - AUDIO FRONT CONTROL MODULE (ACM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C240F | AUDIO FRONT CONTROL MODULE (ACM) | 14F662 | part# N/A | Not Available | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | A2B DATA + (NA-BU) | 22 | A2B DATA + | N/A | ||||
| 3 | A2B DATA - (NA) | 22 | A2B DATA - | N/A | ||||
| 4 | A2B SHIELD (*) | 22 | A2B SHIELD | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
