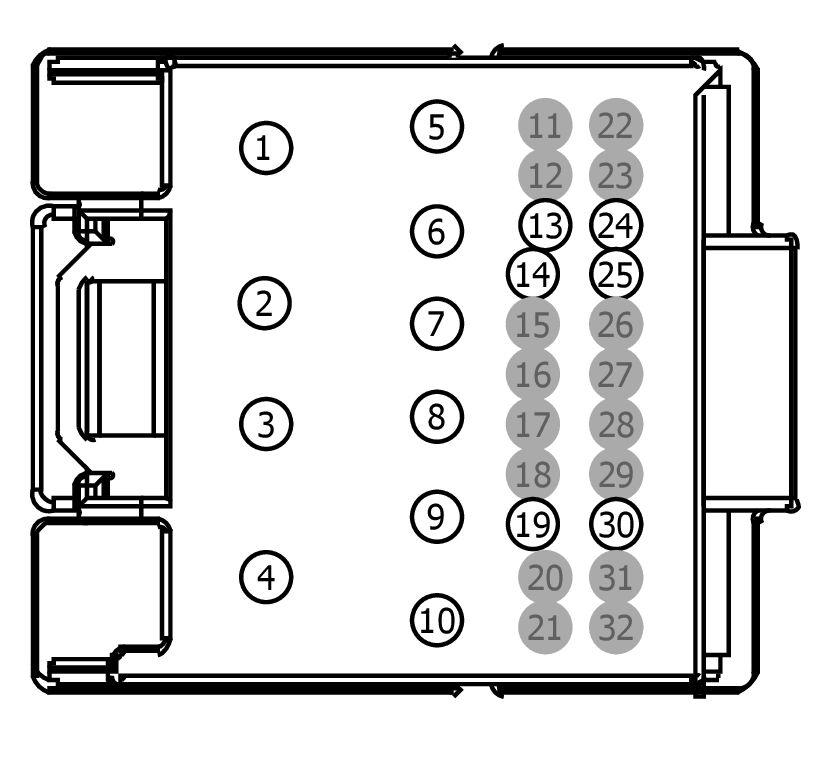

Connector End View (C240A) - AUDIO FRONT CONTROL MODULE (ACM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C240A | AUDIO FRONT CONTROL MODULE (ACM) | BK | 14401 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| DU5T-14474-EAB | DU2Z-14474-CA | 0.64 |
| 97BG-14474-BCA | DU2Z-14474-EA | 2.80 |
| DU5T-14474-CBB | DU2Z-14474-DA | 1.50 |
| 8U5T-14474-CB | DU2Z-14474-CA | 0.64 |
| AU5T-14474-CA | DU2Z-14474-DA | 1.50 |
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.80 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP32 (VT-RD) | 12 | FUSE - 32 OR CIRCUIT BREAKER | 97BG-14474-BCA | ||||
| 2 | RME10 (WH-OG) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - | DU5T-14474-CBB|AU5T-14474-CA | ||||
| 2 | RME09 (BN-YE) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - | DU5T-14474-CBB|AU5T-14474-CA | ||||
| 3 | VME10 (WH-VT) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + | DU5T-14474-CBB|AU5T-14474-CA | ||||
| 3 | VME09 (WH-GN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + | DU5T-14474-CBB|AU5T-14474-CA | ||||
| 4 | GD215 (BK-GY) | 16 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | 3M5T-14474-HBA | ||||
| 5 | RME09 (BN-YE) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - | AU5T-14474-CA|DU5T-14474-CBB | ||||
| 5 | RME07 (WH-BN) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - | AU5T-14474-CA|DU5T-14474-CBB | ||||
| 6 | VME09 (WH-GN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + | AU5T-14474-CA|DU5T-14474-CBB | ||||
| 6 | VME07 (WH) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + | AU5T-14474-CA|DU5T-14474-CBB | ||||
| 7 | RME07 (WH-BN) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - | DU5T-14474-CBB|AU5T-14474-CA | ||||
| 7 | RME12 (BN-BU) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - | DU5T-14474-CBB|AU5T-14474-CA | ||||
| 8 | VME07 (WH) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + | DU5T-14474-CBB|AU5T-14474-CA | ||||
| 8 | VME12 (BN-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + | DU5T-14474-CBB|AU5T-14474-CA | ||||
| 9 | RME12 (BN-BU) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - | AU5T-14474-CA|DU5T-14474-CBB | ||||
| 9 | RME10 (WH-OG) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - | AU5T-14474-CA|DU5T-14474-CBB | ||||
| 10 | VME12 (BN-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + | AU5T-14474-CA|DU5T-14474-CBB | ||||
| 10 | VME10 (WH-VT) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + | AU5T-14474-CA|DU5T-14474-CBB | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | VME06 (GN) | 20 | CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP + | 8U5T-14474-BB | ||||
| 14 | VMEG1 (GY-VT) | 22 | CTRL MOD. - BLUETOOTH MOD DATA LINK + | DU5T-14474-EAB | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | 8U5T-14474-CB | ||||
| 20 | * | * | Not Used | N/A | ||||
| 21 | * | * | Not Used | N/A | ||||
| 22 | * | * | Not Used | N/A | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | RME06 (GY-YE) | 20 | CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP - | 8U5T-14474-BB | ||||
| 25 | VMEG2 (YE-OG) | 22 | CTRL MOD. - BLUETOOTH MOD DATA LINK - | DU5T-14474-EAB | ||||
| 26 | * | * | Not Used | N/A | ||||
| 27 | * | * | Not Used | N/A | ||||
| 28 | * | * | Not Used | N/A | ||||
| 29 | * | * | Not Used | N/A | ||||
| 30 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | 8U5T-14474-CB | ||||
| 31 | * | * | Not Used | N/A | ||||
| 32 | * | * | Not Used | N/A | ||||
