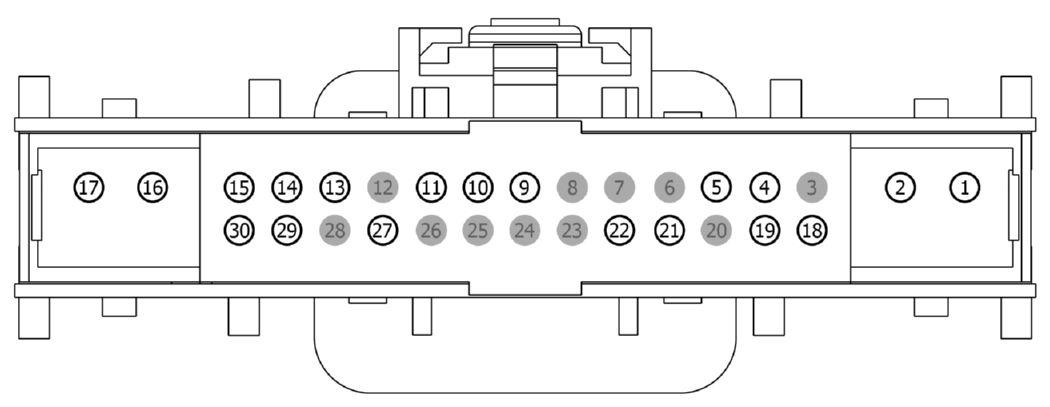

Connector End View (C228B) - HEATING, VENTILATION AND AIR CONDITIONING (HVAC) CONTROL MODULE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C228B | HEATING, VENTILATION AND AIR CONDITIONING (HVAC) CONTROL MODULE | BK | 14401 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| 7C3T-14474-JA | DU2Z-14474-DA | 1.50 |
| 7C3T-14474-LA | DU2Z-14474-DA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBB38 (BN-RD) | 14 | FUSE - 38 OR CIRCUIT BREAKER | 7C3T-14474-LA | ||||
| 2 | SBB38 (BN-RD) | 14 | FUSE - 38 OR CIRCUIT BREAKER | 7C3T-14474-LA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | VH409 (WH) | 20 | SENSOR - DISCHARGE TEMP. # LEFT | 9U5T-14474-DB | ||||
| 5 | VH410 (GY-BU) | 22 | SENSOR - DISCHARGE TEMP. # LEFT 2ND | 9U5T-14474-DB | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | VH470 (WH-OG) | 22 | SENSOR - FRONT INSIDE CAR TEMP. 3 | 9U5T-14474-DB | ||||
| 10 | VH411 (VT-GN) | 20 | SENSOR - DISCHARGE TEMP. # RIGHT | 9U5T-14474-DB | ||||
| 11 | VH412 (YE-GY) | 22 | SENSOR - DISCHARGE TEMP. # RIGHT 2ND | 9U5T-14474-DB | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | CH212 (BU-OG) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 1 / CLOSE (IF PLUS) | 9U5T-14474-DB | ||||
| 14 | CH213 (BN-GN) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 2 / OPEN (IF PLUS) | 9U5T-14474-DB | ||||
| 15 | RHS10 (BU-OG) | 22 | CTRL MOD. - HOT/COLD SEAT # PASSENGER SENSOR CUSHION TEMP. | 9U5T-14474-DB | ||||
| 16 | CHS87 (GN-OG) | 22 | CTRL MOD. - DRIVER SEAT HEATER ELEMENT + | 7C3T-14474-JA | ||||
| 17 | CHS88 (BN-GN) | 22 | CTRL MOD. - PASSENGER SEAT HEATER ELEMENT + | 7C3T-14474-JA | ||||
| 18 | VH441 (WH-BN) | 22 | SENSOR - DOOR POSITION TEMP. RIGHT | 9U5T-14474-DB | ||||
| 19 | VH413 (WH-BU) | 22 | SENSOR - HUMIDITY | 9U5T-14474-DB | ||||
| 20 | * | * | Not Used | N/A | ||||
| 21 | VH416 (VT-GY) | 22 | SENSOR - SUN LOAD # LEFT | 9U5T-14474-DB | ||||
| 22 | VH417 (YE-OG) | 22 | SENSOR - SUN LOAD # RIGHT | 9U5T-14474-DB | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | * | * | Not Used | N/A | ||||
| 25 | * | * | Not Used | N/A | ||||
| 26 | * | * | Not Used | N/A | ||||
| 27 | VH469 (GN-BN) | 22 | SENSOR - FRONT INSIDE CAR TEMP. 2 | 9U5T-14474-DB | ||||
| 28 | * | * | Not Used | N/A | ||||
| 29 | VH414 (GN-BU) | 22 | SENSOR - INCAR TEMP. | 9U5T-14474-DB | ||||
| 30 | RHS05 (YE-VT) | 22 | CTRL MOD. - HOT/COLD SEAT # DRIVER SENSOR CUSHION TEMP. | 9U5T-14474-DB | ||||
