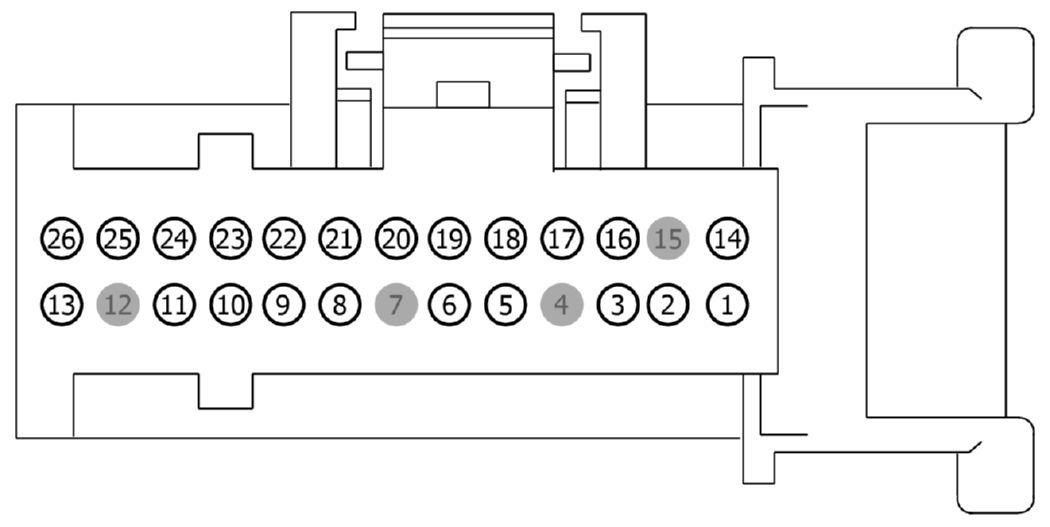

Connector End View (C228A) - HEATING, VENTILATION AND AIR CONDITIONING (HVAC) CONTROL MODULE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C228A | HEATING, VENTILATION AND AIR CONDITIONING (HVAC) CONTROL MODULE | BK | 14401 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | 9U5T-14474-DB | ||||
| 2 | RH111 (GY-BU) | 22 | CTRL MOD. - CLIMATE # GENERIC VREF RETURN | 9U5T-14474-DB | ||||
| 3 | LH111 (BN-WH) | 22 | CTRL MOD. - CLIMATE # GENERIC VREF | 9U5T-14474-DB | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CH253 (WH-BN) | 22 | CTRL MOD. - CLIMATE # START/STOP SWITCH DISABLE | 9U5T-14474-DB | ||||
| 6 | CPD01 (GN-BN) | 22 | SWITCH - SNOW PLOW | 9U5T-14474-DB | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | CH239 (BU-WH) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 2 / OPEN (IF PLUS) | 9U5T-14474-DB | ||||
| 9 | CH238 (YE-OG) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 1 / CLOSE (IF PLUS) | 9U5T-14474-DB | ||||
| 10 | VH440 (BU-BN) | 22 | SENSOR - DOOR POSITION TEMP. LEFT | 9U5T-14474-DB | ||||
| 11 | CH123 (VT-GN) | 22 | CTRL MOD. - BLOWER MOTOR RELAY | 9U5T-14474-DB | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | CE469 (BN) | 22 | CTRL MOD. - POWERTRAIN # START/STOP ENABLE/DISABLE SWITCH INDICATOR | 9U5T-14474-DB | ||||
| 14 | CPD02 (GY-BU) | 22 | CTRL MOD. - SNOW PLOW INDICATOR | 9U5T-14474-DB | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | VH438 (GN-VT) | 22 | SENSOR - DOOR POSITION RECIRC. | 9U5T-14474-DB | ||||
| 17 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | 9U5T-14474-DB | ||||
| 18 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | 9U5T-14474-DB | ||||
| 19 | VH406 (VT-BN) | 22 | SENSOR - A/C EVAPORATOR TEMPERATURE (ACET) | 9U5T-14474-DB | ||||
| 20 | CH202 (BU-GN) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 1 / FLOOR (IF PLUS) | 9U5T-14474-DB | ||||
| 21 | CH203 (GN-BN) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 2 / PANEL (IF PLUS) | 9U5T-14474-DB | ||||
| 22 | VH436 (YE-VT) | 22 | SENSOR - DOOR POSITION DEFROST | 9U5T-14474-DB | ||||
| 23 | VH101 (WH-VT) | 22 | CTRL MOD. - CLIMATE # BLOWER MOTOR CONTROL | 9U5T-14474-DB | ||||
| 24 | CH208 (GN-OG) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 2 / OPEN (IF PLUS) | 9U5T-14474-DB | ||||
| 25 | CH207 (BU-GY) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 1 / CLOSE (IF PLUS) | 9U5T-14474-DB | ||||
| 26 | SBP12 (GN-RD) | 22 | FUSE - 12 OR CIRCUIT BREAKER | 9U5T-14474-DB | ||||
