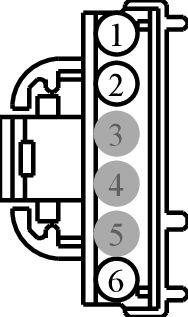

Connector End View (C218G) - CLOCKSPRING
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C218G | CLOCKSPRING | BK | PIA | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VLN04 (*) | * | CTRL MOD. - IP/SWITCH ILLUMINATION | N/A | ||||
| 2 | CRH02 (*) | * | SWITCH - HORN | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | . | Not Used | N/A | ||||
| 6 | GD215 (*) | * | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1006
Service Part Number:
7U2Z-14S411-NB
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Lamp - Dimmer Switch
- Module - Front Interface
- Switch - Adjustable Pedal
- Switch - Dimmer
- Switch - Dimmer (Instrument Panel)
- Switch - Message Center
- Switch - Power Window - Passenger (Front)
