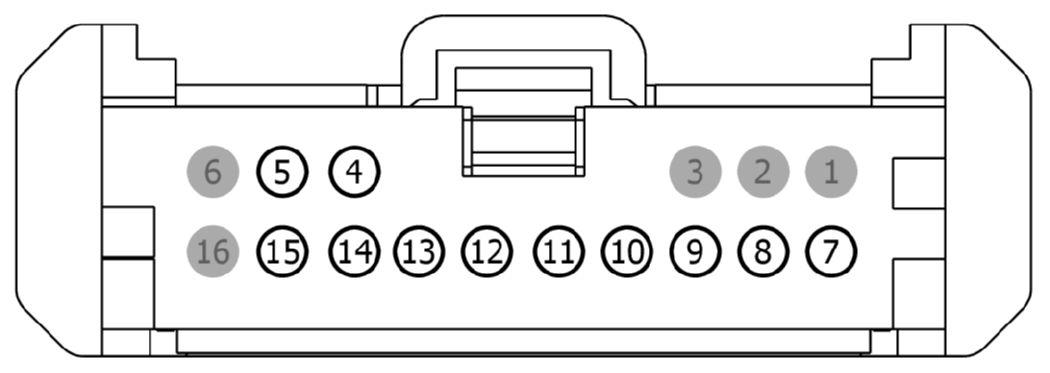

Connector End View (C218B) - CLOCKSPRING
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C218B | CLOCKSPRING | BK | PIA | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | GD215 (*) | * | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | N/A | ||||
| 5 | CRH02 (*) | * | SWITCH - HORN | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | LX103 (*) | * | A/D CHANNEL 1 | N/A | ||||
| 8 | LX104 (*) | * | A/D CHANNEL 2 | N/A | ||||
| 9 | RX101 (*) | * | RETURN LEFT | N/A | ||||
| 10 | LX105 (*) | * | A/D CHANNEL 3 | N/A | ||||
| 11 | LX103 (*) | * | A/D CHANNEL 1 | N/A | ||||
| 12 | LX104 (*) | * | A/D CHANNEL 2 | N/A | ||||
| 13 | RX102 (*) | * | RETURN RIGHT | N/A | ||||
| 14 | LX105 (*) | * | A/D CHANNEL 3 | N/A | ||||
| 15 | VLN04 (*) | * | CTRL MOD. - IP/SWITCH ILLUMINATION | N/A | ||||
| 16 | * | * | Not Used | N/A | ||||
