Connector End View (C215) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C215 | INLINE | GY | 14B07914401 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.50 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.80 |
| 97BG-14421-BAA | EU2Z-14421-EA | 2.80 |

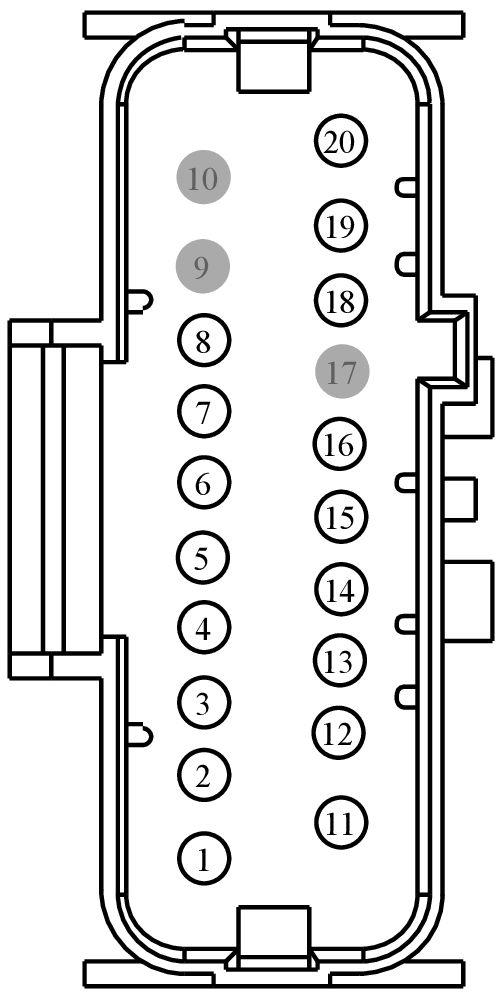

MALE
Harness
14B079
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VE474 (BU-GN) | 22 | BU5T-14421-HA | |||
| 2 | VE475 (WH-VT) | 22 | BU5T-14421-HA | |||
| 3 | VDB25 (GN-OG) | 22 | BU5T-14421-HA | |||
| 4 | VDB26 (GY-BU) | 22 | BU5T-14421-HA | |||
| 5 | CET43 (GY) | 22 | BU5T-14421-HA | |||
| 6 | CPL26 (GN-VT) | 22 | BU5T-14421-HA | |||
| 7 | CPL93 (GY-OG) | 22 | BU5T-14421-HA | |||
| 8 | SBP03 (BU-RD) | 22 | BU5T-14421-HA | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | GD214 (BK-BU) | 20 | 97BG-14421-BAA | |||
| 12 | VDB30 (WH-GN) | 22 | BU5T-14421-HA | |||
| 13 | VDB29 (GN-BU) | 22 | BU5T-14421-HA | |||
| 14 | CET42 (GN-VT) | 22 | BU5T-14421-HA | |||
| 15 | RE472 (BU) | 22 | BU5T-14421-HA | |||
| 16 | VDN15 (BU-GY) | 22 | BU5T-14421-HA | |||
| 17 | * | * | N/A | |||
| 18 | SBP07 (WH-RD) | 20 | BU5T-14421-HA | |||
| 19 | CRT36 (BU-GY) | 22 | BU5T-14421-HA | |||
| 20 | GD216 (BK-VT) | 22 | BU5T-14421-HA | |||

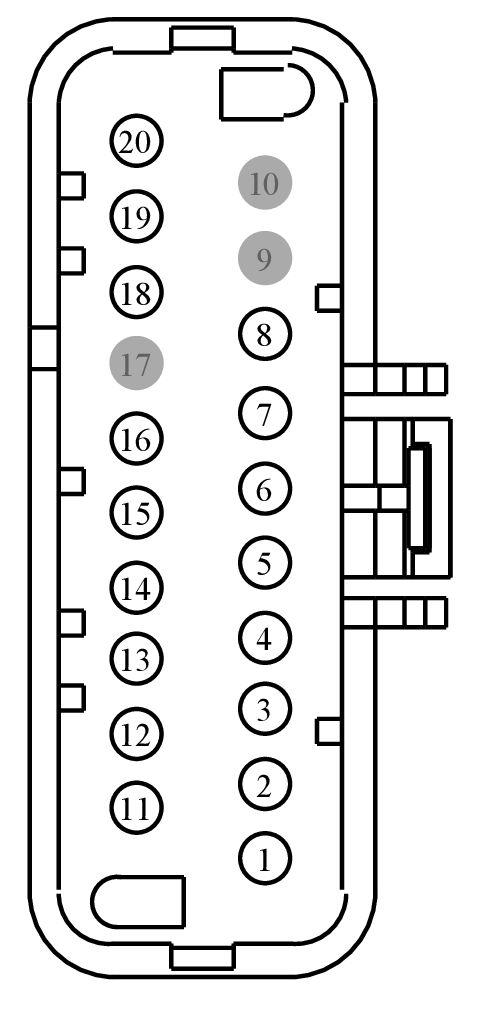

FEMALE
Harness
14401
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VE474 (BU-GN) | 22 | BU5T-14474-UA | |||
| 2 | VE475 (WH-VT) | 22 | BU5T-14474-UA | |||
| 3 | VDB25 (GN-OG) | 22 | BU5T-14474-UA | |||
| 4 | VDB26 (GY-BU) | 22 | BU5T-14474-UA | |||
| 5 | CET43 (GY) | 22 | BU5T-14474-UA | |||
| 6 | CPL26 (GN-VT) | 22 | N/A | |||
| 7 | CPL93 (GY-OG) | 22 | N/A | |||
| 8 | SBP03 (BU-RD) | 22 | BU5T-14474-UA | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | GD214 (BK-BU) | 20 | 3M5T-14474-HAA | |||
| 12 | VDB30 (WH-GN) | 22 | N/A | |||
| 13 | VDB29 (GN-BU) | 22 | N/A | |||
| 14 | CET42 (GN-VT) | 22 | BU5T-14474-UA | |||
| 15 | RE472 (BU) | 22 | BU5T-14474-UA | |||
| 16 | VDN15 (BU-GY) | 22 | BU5T-14474-UA | |||
| 17 | * | * | N/A | |||
| 18 | SBP07 (WH-RD) | 20 | BU5T-14474-UA | |||
| 19 | CRT36 (BU-GY) | 22 | BU5T-14474-UA | |||
| 20 | GD216 (BK-VT) | 22 | BU5T-14474-UA | |||
