Connector End View (C214) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C214 | INLINE | GY | 1440114C210 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-CA | EU2Z-14421-BA | 0.64 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |

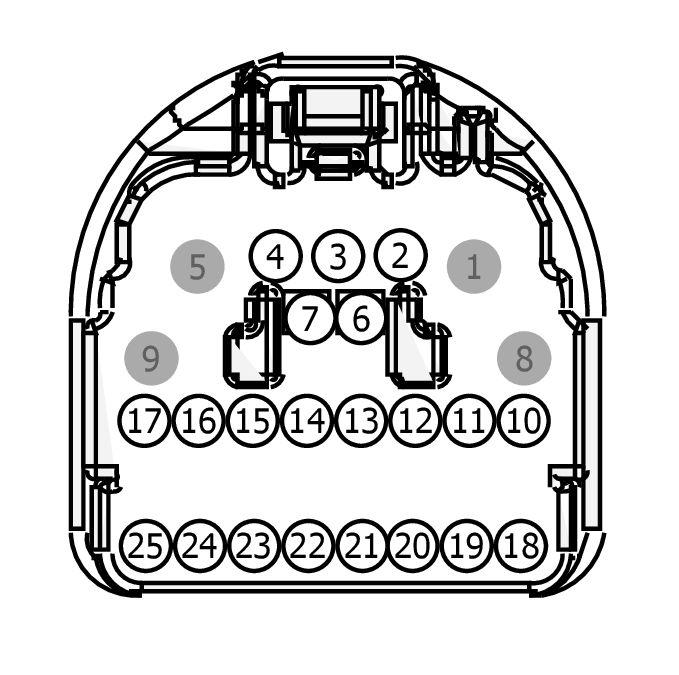

MALE
Harness
14401
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | CE469 (BN) | 22 | 9U5T-14421-BA | |||
| 3 | VLN04 (VT-GY) | 22 | 9U5T-14421-BA | |||
| 4 | CLS32 (BN-YE) | 22 | 9U5T-14421-BA | |||
| 5 | * | * | N/A | |||
| 6 | CCA15 (YE-GY) | 22 | 9U5T-14421-BA | |||
| 7 | CMP40 (WH-GN) | 22 | 9U5T-14421-BA | |||
| 8 | * | * | N/A | |||
| 9 | * | * | N/A | |||
| 10 | CMP18 (GN) | 22 | 9U5T-14421-BA | |||
| 11 | CMP02 (GN-BU) | 22 | 9U5T-14421-BA | |||
| 12 | CET59 (GY-VT) | 22 | 9U5T-14421-BA | |||
| 13 | VRC08 (WH-GN) | 22 | 9U5T-14421-BA | |||
| 14 | RRC08 (BU-OG) | 22 | 9U5T-14421-BA | |||
| 15 | CYA17 (YE-GY) | 22 | 9U5T-14421-BA | |||
| 16 | SBP29 (GY-RD) | 18 | 9U5T-14421-CA | |||
| 17 | CPD02 (GY-BU) | 22 | 9U5T-14421-BA | |||
| 18 | SBP15 (WH-RD) | 22 | 9U5T-14421-BA | |||
| 19 | VMC49 (VT-GY) | 22 | 9U5T-14421-BA | |||
| 20 | GD215 (BK-GY) | 22 | 9U5T-14421-BA | |||
| 21 | GD216 (BK-VT) | 22 | 9U5T-14421-BA | |||
| 22 | GD216 (BK-VT) | 22 | 9U5T-14421-BA | |||
| 23 | CPD01 (GN-BN) | 22 | 9U5T-14421-BA | |||
| 24 | CH253 (WH-BN) | 22 | 9U5T-14421-BA | |||
| 25 | CMF11 (BU-OG) | 22 | 9U5T-14421-BA | |||

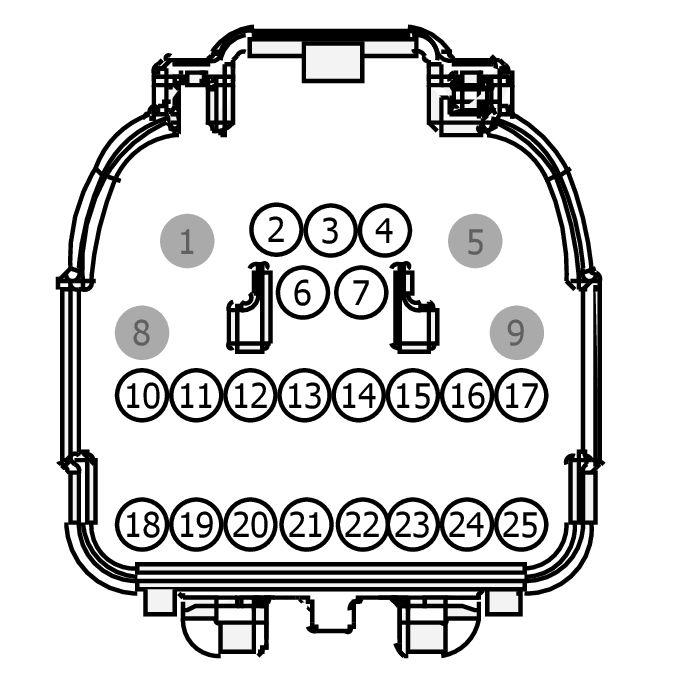

FEMALE
Harness
14C210
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | CE469 (BN) | 22 | 8U5T-14474-BB | |||
| 3 | VLN04 (VT-GY) | 22 | 8U5T-14474-BB | |||
| 4 | CLS32 (BN-YE) | 22 | 8U5T-14474-BB | |||
| 5 | * | * | N/A | |||
| 6 | CCA15 (YE-GY) | 22 | 8U5T-14474-BB | |||
| 7 | CMP40 (WH-GN) | 22 | 8U5T-14474-BB | |||
| 8 | * | * | N/A | |||
| 9 | * | * | N/A | |||
| 10 | CMP18 (GN) | 22 | 8U5T-14474-BB | |||
| 11 | CMP02 (GN-BU) | 22 | 8U5T-14474-BB | |||
| 12 | CET59 (GY-VT) | 22 | 8U5T-14474-BB | |||
| 13 | VRC08 (WH-GN) | 22 | 8U5T-14474-BB | |||
| 14 | RRC08 (BU-OG) | 22 | 8U5T-14474-BB | |||
| 15 | CYA17 (YE-GY) | 22 | 8U5T-14474-BB | |||
| 16 | SBP29 (GY-RD) | 20 | 8U5T-14474-BB | |||
| 17 | CPD02 (GY-BU) | 22 | 8U5T-14474-BB | |||
| 18 | SBP15 (WH-RD) | 22 | 8U5T-14474-BB | |||
| 19 | VMC49 (VT-GY) | 22 | 8U5T-14474-BB | |||
| 20 | GD215 (BK-GY) | 22 | 8U5T-14474-BB | |||
| 21 | GD216 (BK-VT) | 22 | 8U5T-14474-BB | |||
| 22 | GD216 (BK-VT) | 22 | 8U5T-14474-BB | |||
| 23 | CPD01 (GN-BN) | 22 | 8U5T-14474-BB | |||
| 24 | CH253 (WH-BN) | 22 | 8U5T-14474-BB | |||
| 25 | CMF11 (BU-OG) | 22 | 8U5T-14474-BB | |||
