Connector End View (C212) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C212 | INLINE | NA | 14A00514401 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| JU5T-14421-BB | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-EB | DU2Z-14474-AA | 0.64 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |

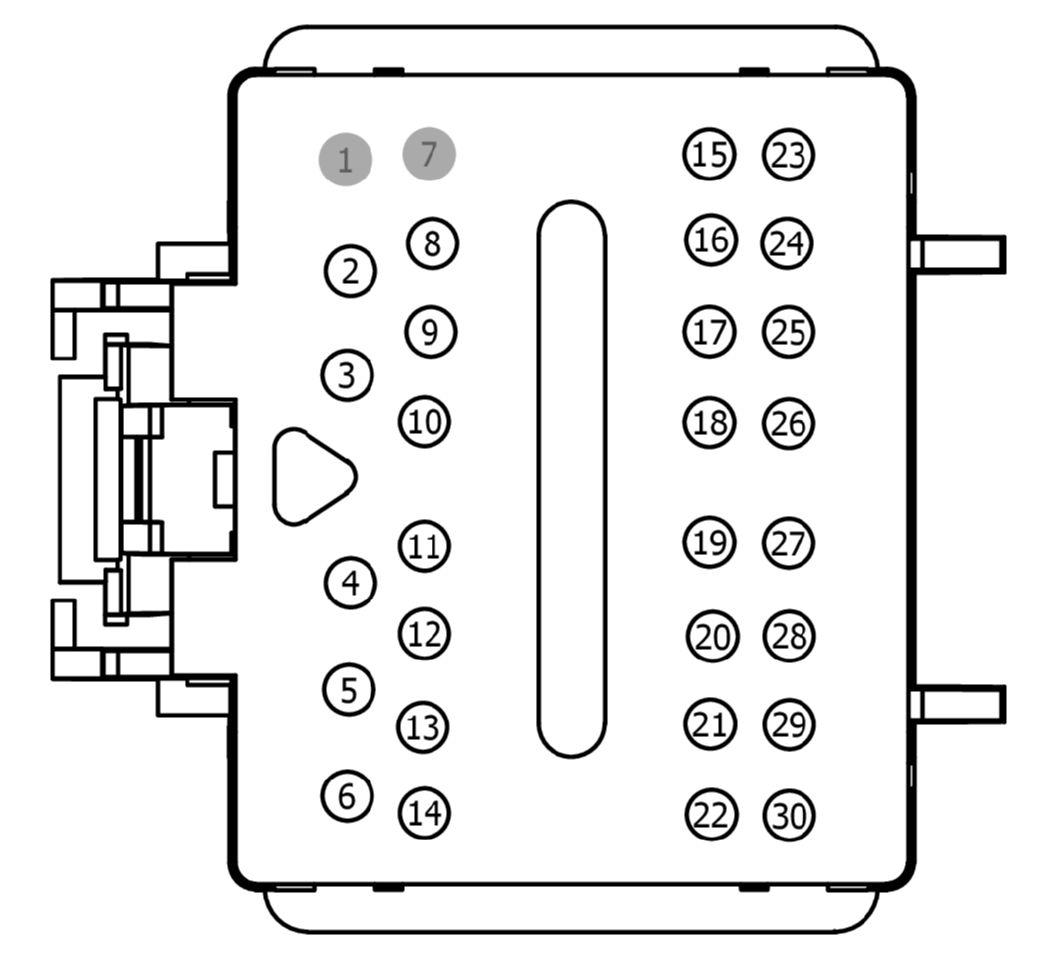

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | SBP07 (WH-RD) | 20 | JU5T-14421-BB | |||
| 3 | CPL26 (GN-VT) | 22 | *JU5T-14421-AB | |||
| 4 | CLN09 (YE-GN) | 22 | JU5T-14421-BB | |||
| 5 | SBP03 (BU-RD) | 22 | JU5T-14421-BB | |||
| 6 | CBP35 (YE-GY) | 22 | JU5T-14421-BB | |||
| 7 | * | * | N/A | |||
| 8 | CAP47 (GN) | 22 | DU5T-14421-FA | |||
| 9 | CPL93 (GY-OG) | 22 | DU5T-14421-FA | |||
| 10 | CLF73 (BN-GN) | 22 | DU5T-14421-FA | |||
| 11 | CLF74 (WH-GN) | 22 | DU5T-14421-FA | |||
| 12 | VH470 (WH-OG) | 22 | DU5T-14421-FA | |||
| 13 | VH413 (WH-BU) | 22 | DU5T-14421-FA | |||
| 14 | LH111 (BN-WH) | 22 | DU5T-14421-FA | |||
| 15 | VPL56 (BU-GY) | 22 | DU5T-14421-FA | |||
| 16 | RPK07 (GN-OG) | 22 | DU5T-14421-FA | |||
| 17 | VPK07 (BU-GY) | 22 | DU5T-14421-FA | |||
| 18 | CLF70 (GN) | 22 | DU5T-14421-FA | |||
| 19 | CLF71 (VT-WH) | 22 | DU5T-14421-FA | |||
| 20 | RH111 (GY-BU) | 22 | DU5T-14421-FA | |||
| 21 | VH414 (GN-BU) | 22 | DU5T-14421-FA | |||
| 22 | VH469 (GN-BN) | 22 | DU5T-14421-FA | |||
| 23 | VDB06 (GY-OG) | 22 | DU5T-14421-FA | |||
| 24 | VDB07 (VT-OG) | 22 | DU5T-14421-FA | |||
| 25 | RME10 (WH-OG) | 20 | DU5T-14421-FA|9U5T-14421-BA | |||
| 25 | RME10 (WH-OG) | 22 | DU5T-14421-FA|9U5T-14421-BA | |||
| 26 | VME10 (WH-VT) | 20 | DU5T-14421-FA|9U5T-14421-BA | |||
| 26 | VME10 (WH-VT) | 22 | DU5T-14421-FA|9U5T-14421-BA | |||
| 27 | VME16 (VT-GY) | 20 | 9U5T-14421-BA | |||
| 28 | RME16 (YE-GY) | 20 | 9U5T-14421-BA | |||
| 29 | VLN04 (VT-GY) | 22 | DU5T-14421-FA | |||
| 30 | CBX07 (GN-RD) | 22 | DU5T-14421-FA | |||

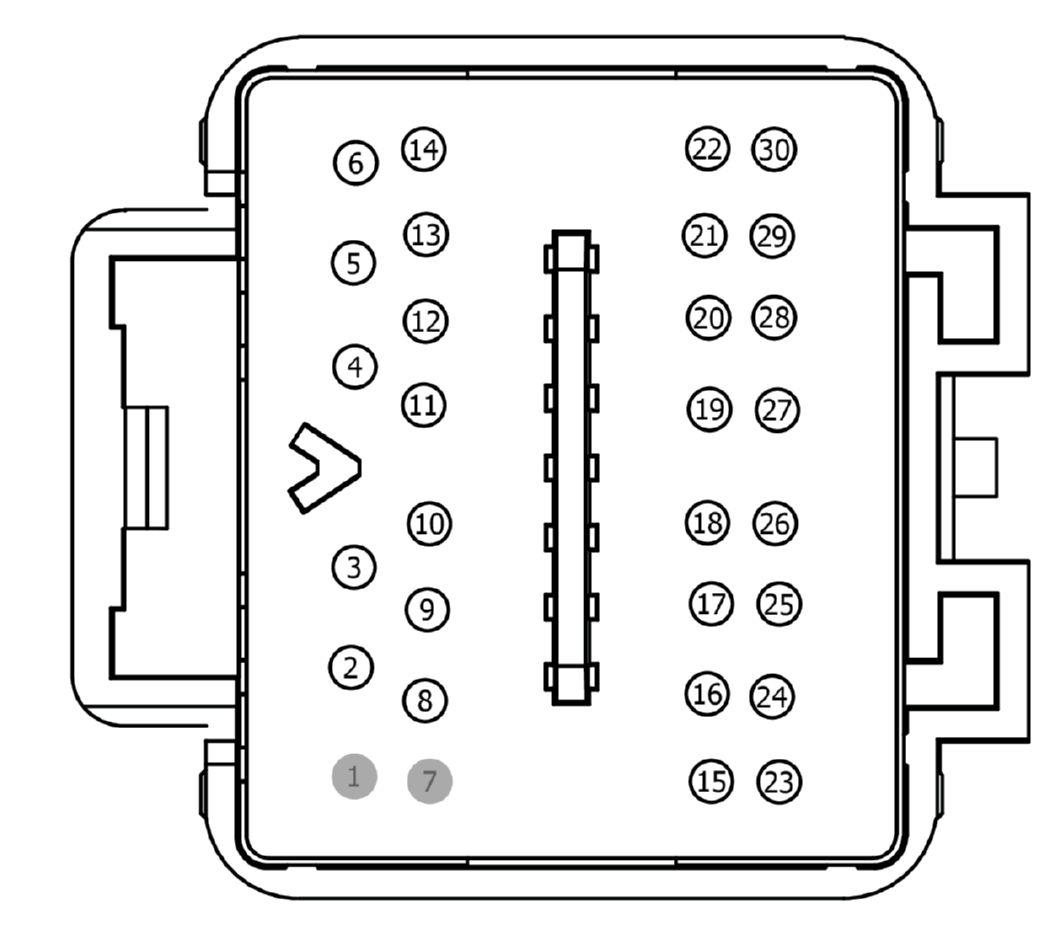

FEMALE
Harness
14401
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | SBP07 (WH-RD) | 20 | 3F2T-14474-SA | |||
| 2 | SBP07 (WH-RD) | 22 | 3F2T-14474-SA | |||
| 3 | CPL26 (GN-VT) | 22 | 3F2T-14474-SA | |||
| 4 | CLN09 (YE-GN) | 20 | 3F2T-14474-SA | |||
| 5 | SBP03 (BU-RD) | 22 | 3F2T-14474-SA | |||
| 6 | CBP35 (YE-GY) | 22 | 3F2T-14474-SA | |||
| 7 | * | * | N/A | |||
| 8 | CAP47 (GN) | 22 | 9U5T-14474-DB | |||
| 9 | CPL93 (GY-OG) | 22 | 9U5T-14474-DB | |||
| 10 | CLF73 (BN-GN) | 22 | 9U5T-14474-DB | |||
| 11 | CLF74 (WH-GN) | 22 | 9U5T-14474-DB | |||
| 12 | VH470 (WH-OG) | 22 | 9U5T-14474-DB | |||
| 13 | VH413 (WH-BU) | 22 | 9U5T-14474-DB | |||
| 14 | LH111 (BN-WH) | 22 | 9U5T-14474-DB | |||
| 15 | VPL56 (BU-GY) | 22 | 9U5T-14474-DB | |||
| 16 | RPK07 (GN-OG) | 22 | 9U5T-14474-DB | |||
| 17 | VPK07 (BU-GY) | 22 | 9U5T-14474-DB | |||
| 18 | CLF70 (GN) | 22 | 9U5T-14474-DB | |||
| 19 | CLF71 (VT-WH) | 22 | 9U5T-14474-DB | |||
| 20 | RH111 (GY-BU) | 22 | 9U5T-14474-DB | |||
| 21 | VH414 (GN-BU) | 22 | 9U5T-14474-DB | |||
| 22 | VH469 (GN-BN) | 22 | 9U5T-14474-DB | |||
| 23 | VDB06 (GY-OG) | 22 | 9U5T-14474-DB | |||
| 24 | VDB07 (VT-OG) | 22 | 9U5T-14474-DB | |||
| 25 | RME10 (WH-OG) | 20 | 9U5T-14474-DB | |||
| 26 | VME10 (WH-VT) | 20 | 9U5T-14474-DB | |||
| 27 | VME16 (VT-GY) | 18 | 9U5T-14474-EB | |||
| 28 | RME16 (YE-GY) | 18 | 9U5T-14474-EB | |||
| 29 | VLN04 (VT-GY) | 22 | 9U5T-14474-DB | |||
| 30 | CBX07 (GN-RD) | 22 | 9U5T-14474-DB | |||
