Connector End View (C210) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C210 | INLINE | DK GY | 12A58114401 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| JU5T-14421-BB | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-CA | EU2Z-14421-BA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-EB | DU2Z-14474-AA | 0.64 |

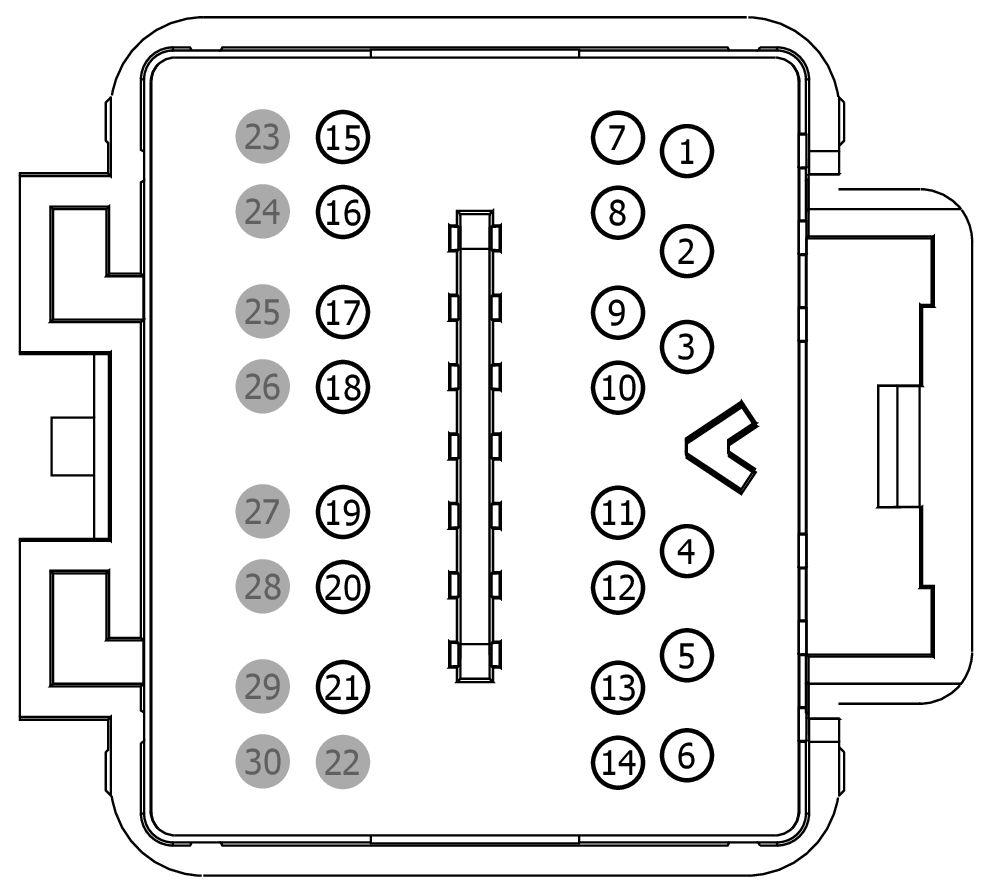

MALE
Harness
12A581
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VDB49 (YE-OG) | 22 | JU5T-14421-BB | |||
| 2 | VDB50 (BU-OG) | 22 | JU5T-14421-BB | |||
| 3 | VDB05 (WH) | 22 | JU5T-14421-BB | |||
| 4 | VDB04 (BU) | 22 | JU5T-14421-BB | |||
| 5 | VE349 (BN-BU) | 22 | JU5T-14421-BB | |||
| 5 | VE475 (WH-VT) | 22 | JU5T-14421-BB | |||
| 6 | VE348 (GN-OG) | 22 | JU5T-14421-BB | |||
| 6 | VE474 (BU-GN) | 22 | JU5T-14421-BB | |||
| 7 | VR214 (WH-BU) | 20 | 9U5T-14421-BA | |||
| 8 | RR130 (GN-BU) | 20 | 9U5T-14421-BA | |||
| 9 | VR213 (VT-GN) | 20 | 9U5T-14421-BA | |||
| 10 | RR129 (YE-GY) | 20 | 9U5T-14421-BA | |||
| 11 | CDC35 (BU-WH) | 22 | 9U5T-14421-BA | |||
| 12 | RE472 (BU) | 22 | 9U5T-14421-BA | |||
| 13 | CET43 (GY) | 22 | 9U5T-14421-BA | |||
| 14 | CET42 (GN-VT) | 22 | 9U5T-14421-BA | |||
| 15 | SBBG0 (VT-RD) | 22 | 9U5T-14421-BA | |||
| 16 | CPD03 (WH) | 18 | 9U5T-14421-CA | |||
| 17 | CMC20 (GY-VT) | 20 | 9U5T-14421-BA | |||
| 18 | VLF15 (GN) | 22 | 9U5T-14421-BA | |||
| 19 | CYA17 (YE-GY) | 22 | 9U5T-14421-BA | |||
| 20 | CPL24 (YE-BU) | 20 | 9U5T-14421-BA | |||
| 21 | CPLB5 (BU-GY) | 22 | 9U5T-14421-BA | |||
| 22 | * | * | N/A | |||
| 23 | * | * | N/A | |||
| 24 | * | * | N/A | |||
| 25 | * | * | N/A | |||
| 26 | * | * | N/A | |||
| 27 | * | * | N/A | |||
| 28 | * | * | N/A | |||
| 29 | * | * | N/A | |||
| 30 | * | * | N/A | |||

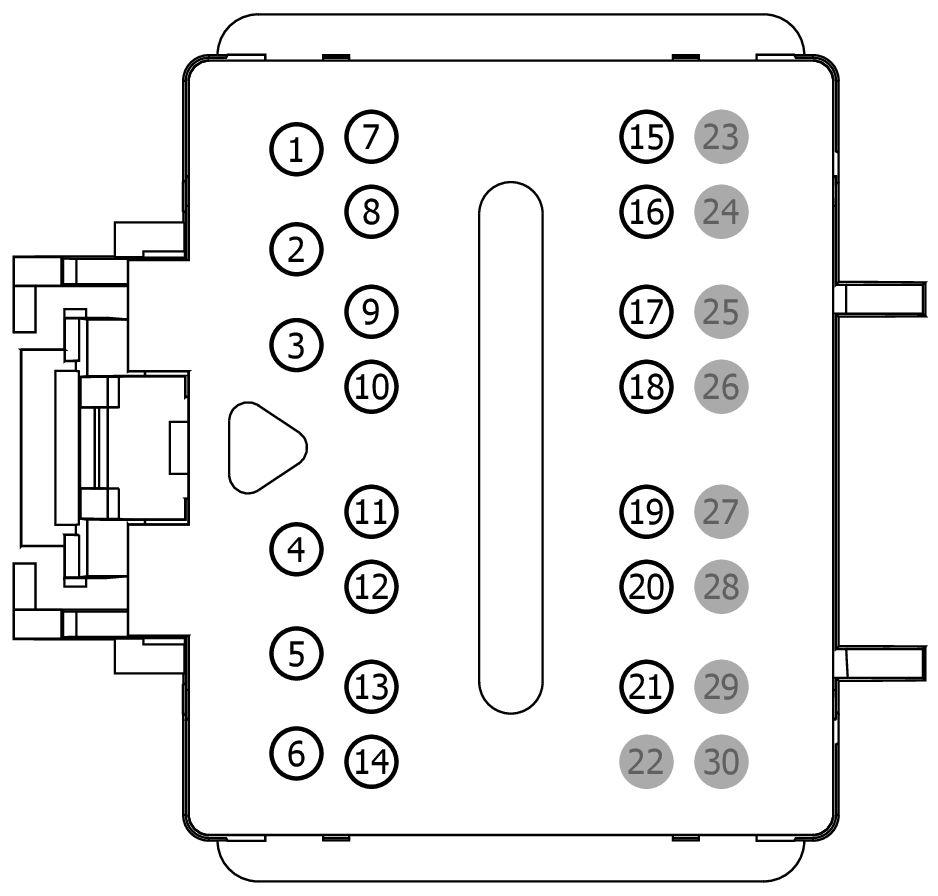

FEMALE
Harness
14401
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VDB49 (YE-OG) | 22 | 3F2T-14474-SA | |||
| 2 | VDB50 (BU-OG) | 22 | 3F2T-14474-SA | |||
| 3 | VDB05 (WH) | 22 | 3F2T-14474-SA | |||
| 4 | VDB04 (BU) | 22 | 3F2T-14474-SA | |||
| 5 | VE475 (WH-VT) | 22 | 3F2T-14474-SA | |||
| 6 | VE474 (BU-GN) | 22 | 3F2T-14474-SA | |||
| 7 | VR214 (WH-BU) | 22 | 9U5T-14474-DB | |||
| 8 | RR130 (GN-BU) | 22 | 9U5T-14474-DB | |||
| 9 | VR213 (VT-GN) | 22 | 9U5T-14474-DB | |||
| 10 | RR129 (YE-GY) | 22 | 9U5T-14474-DB | |||
| 11 | CDC35 (BU-WH) | 22 | 9U5T-14474-DB | |||
| 12 | RE472 (BU) | 22 | 9U5T-14474-DB | |||
| 13 | CET43 (GY) | 22 | 9U5T-14474-DB | |||
| 14 | CET42 (GN-VT) | 22 | 9U5T-14474-DB | |||
| 15 | SBBG0 (VT-RD) | 22 | 9U5T-14474-DB | |||
| 16 | CPD03 (WH) | 18 | 9U5T-14474-EB | |||
| 17 | CMC20 (GY-VT) | 22 | 9U5T-14474-DB | |||
| 18 | VLF15 (GN) | 22 | 9U5T-14474-DB | |||
| 19 | CYA17 (YE-GY) | 22 | 9U5T-14474-DB | |||
| 20 | CPL24 (YE-BU) | 22 | 9U5T-14474-DB | |||
| 21 | CPLB5 (BU-GY) | 22 | 9U5T-14474-DB | |||
| 22 | * | * | N/A | |||
| 23 | * | * | N/A | |||
| 24 | * | * | N/A | |||
| 25 | * | * | N/A | |||
| 26 | * | * | N/A | |||
| 27 | * | * | N/A | |||
| 28 | * | * | N/A | |||
| 29 | * | * | N/A | |||
| 30 | * | * | N/A | |||
