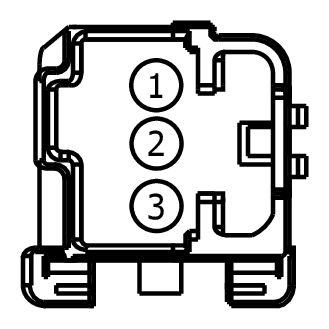

Connector End View (C209) - FRONT FOOTWELL LAMP LH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C209 | FRONT FOOTWELL LAMP LH | GY | 14401 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1L2T-14421-BA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBX07 (GN-RD) | 22 | POWER - CTRL MOD. AMBIENT LIGHTING | 1L2T-14421-BA | ||||
| 2 | VDN15 (BU-GY) | 22 | CTRL MOD. - LIN BUS # 15 | 1L2T-14421-BA | ||||
| 3 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | 1L2T-14421-BA | ||||
