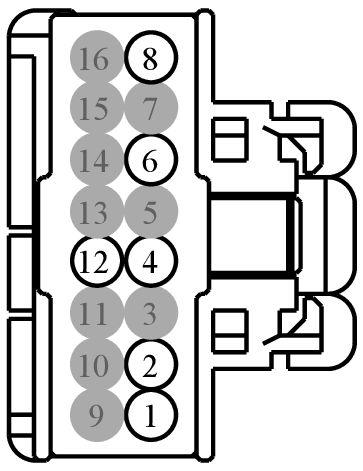

Connector End View (C205) - HEADLAMP SWITCH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C205 | HEADLAMP SWITCH | BK | 14401 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14474-EAB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | DU5T-14474-EAB | ||||
| 2 | CPLB5 (BU-GY) | 22 | CTRL MOD. - FUEL DOOR REF | DU5T-14474-EAB | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CPL24 (YE-BU) | 22 | SWITCH - FUEL FILLER DOOR # RELEASE | DU5T-14474-EAB | ||||
| 4 | CAP47 (GN) | 22 | POLICE - IDLE | DU5T-14474-EAB | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | VDN17 (GY) | 22 | CTRL MOD. - LIN BUS # 17 | DU5T-14474-EAB | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | SBP19 (RD) | 22 | FUSE - 19 OR CIRCUIT BREAKER | DU5T-14474-EAB | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | CLN13 (WH-BU) | 22 | SWITCH - TRUNK/CARGO LAMP | DU5T-14474-EAB | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1294
Service Part Number:
CU2Z-14S411-AJA
Gauge:
18
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Mirror - Rearview
- Mirror - Rearview (electrochromatic)
