Connector End View (C175T) - POWERTRAIN CONTROL MODULE (PCM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.

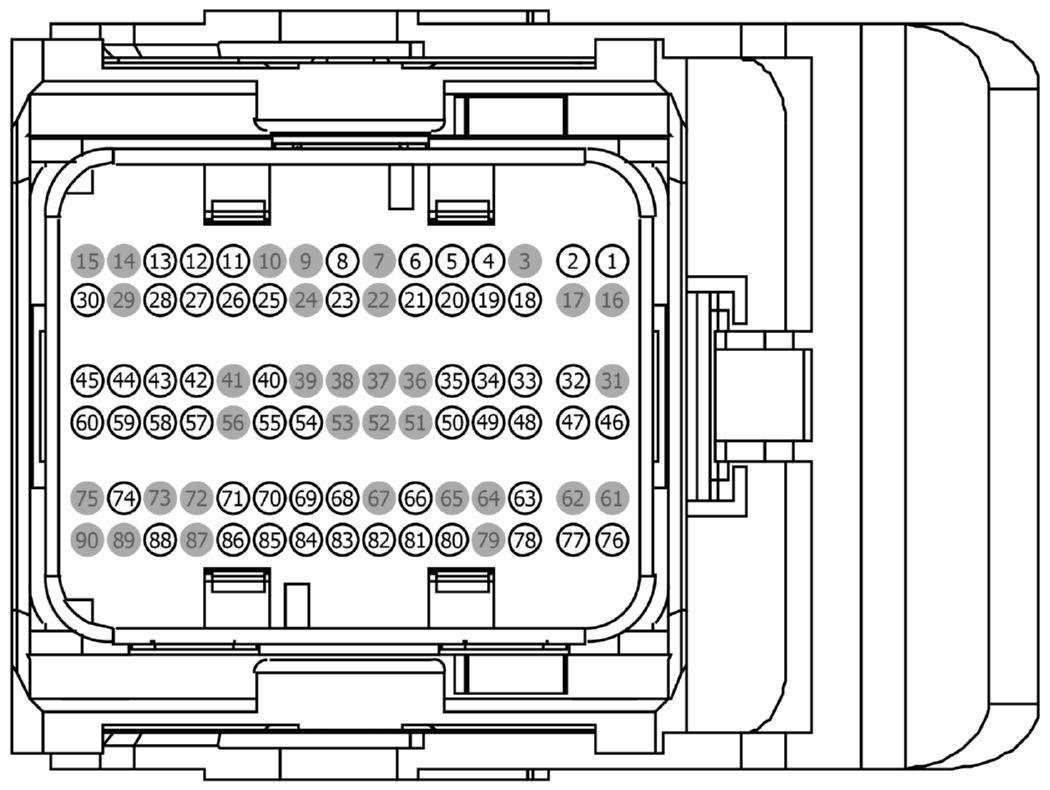

Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C175T | POWERTRAIN CONTROL MODULE (PCM) | BK | 15525 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| GU5T-14474-CA | DU2Z-14474-BA | 0.64 |
| BU5T-14474-AB | DU2Z-14474-CA | 0.64 |
| BU5T-14474-BB | DU2Z-14474-CA | 0.64 |
| GU5T-14474-SB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CET49 (BN) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL 2 (TSPC2) | GU5T-14474-CA | ||||
| 1 | CET49 (BN) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL 2 (TSPC2) | GU5T-14474-CA | ||||
| 2 | CET25 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) | GU5T-14474-CA | ||||
| 2 | CET25 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) | GU5T-14474-CA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CET09 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID E (SSE) | BU5T-14474-AB | ||||
| 5 | CET06 (GN-BU) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID B (SSB) | BU5T-14474-AB | ||||
| 5 | CET06 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID B (SSB) | BU5T-14474-AB | ||||
| 6 | CET85 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # AUTOMATIC TRANSMISSION FLUID PUMP CONTROL | BU5T-14474-AB | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | VE474 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION CAN BUS HIGH SPEED HIGH | BU5T-14474-AB | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | RE733 (GN) | 18 | SENSOR - HEATED OXYGEN POST CAT. 2ND (HO2S22) | BU5T-14474-BB | ||||
| 12 | RE731 (WH-BU) | 18 | SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (LSF_GND) | BU5T-14474-BB | ||||
| 13 | VE783 (VT-BN) | 20 | CTRL MOD. - POWERTRAIN # EVAP LEAK DETECTION (PPR) | BU5T-14474-AB | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | CET07 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID C (SSC) | BU5T-14474-AB | ||||
| 19 | CETB5 (YE-BU) | 20 | CTRL MOD. - POWERTRAIN # ENGINE DISCONNECT CLUTCH (EDC) SOLENOID | BU5T-14474-AB | ||||
| 20 | CET50 (WH-OG) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION LINE PRESSURE CONTROL (LPC) | BU5T-14474-AB | ||||
| 21 | RE259 (BU) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER 2ND (GND_FTPT2) | BU5T-14474-AB | ||||
| 22 | * | * | Not Used | N/A | ||||
| 23 | VE475 (WH-VT) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION CAN BUS HIGH SPEED LOW | BU5T-14474-AB | ||||
| 24 | * | * | Not Used | N/A | ||||
| 25 | VE716 (YE) | 22 | SENSOR - ENGINE COOLANT TEMPERATURE (ECT) | GU5T-14474-SB | ||||
| 26 | VE733 (WH) | 18 | SENSOR - HEATED OXYGEN POST CAT. 2ND (HO2S22) | BU5T-14474-BB | ||||
| 27 | VE733 (YE-GN) | 18 | SENSOR - HEATED OXYGEN POST CAT. 2ND (HO2S22) | BU5T-14474-BB | ||||
| 27 | VE731 (YE-GN) | 18 | SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) | BU5T-14474-BB | ||||
| 28 | CETB5 (YE-BU) | 20 | CTRL MOD. - POWERTRAIN # ENGINE DISCONNECT CLUTCH (EDC) SOLENOID | BU5T-14474-AB | ||||
| 29 | * | * | Not Used | N/A | ||||
| 30 | RE230 (WH-VT) | 22 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER | GU5T-14474-SB | ||||
| 31 | * | * | Not Used | N/A | ||||
| 32 | CET91 (YE-OG) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION ACTUATOR SUPPLY VOLTAGE | GU5T-14474-CA | ||||
| 32 | CET91 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION ACTUATOR SUPPLY VOLTAGE | GU5T-14474-CA | ||||
| 33 | CET51 (WH) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION CLUTCH PRESSURE CONTROL (CPC) | BU5T-14474-AB | ||||
| 34 | CET10 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID F (SSF) | BU5T-14474-AB | ||||
| 35 | CET05 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID A (SSA) | BU5T-14474-AB | ||||
| 36 | * | * | Not Used | N/A | ||||
| 37 | * | * | Not Used | N/A | ||||
| 38 | * | * | Not Used | N/A | ||||
| 39 | * | * | Not Used | N/A | ||||
| 40 | VET27 (BN-YE) | 20 | SENSOR - TRANSMISSION FLUID TEMPERATURE (TFT) | BU5T-14474-AB | ||||
| 41 | * | * | Not Used | N/A | ||||
| 42 | VE827 (WH-GN) | 20 | SENSOR - UNIVERSAL HEATED OXYGEN 2ND (UO2SN-21) | BU5T-14474-AB | ||||
| 43 | LE449 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 2ND (UREF-21) | BU5T-14474-AB | ||||
| 44 | LE448 (GY-BU) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 1ST (UREF-11) | BU5T-14474-AB | ||||
| 45 | VE826 (YE-GN) | 20 | SENSOR - UNIVERSAL HEATED OXYGEN 1ST OR UNIQUE (UO2SN-11) | BU5T-14474-AB | ||||
| 46 | CE236 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 2ND (HTR21) | GU5T-14474-CA | ||||
| 46 | CE236 (GY-VT) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 2ND (HTR21) | GU5T-14474-CA | ||||
| 47 | CE235 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 1ST OR UNIQUE (HTR11) | GU5T-14474-CA | ||||
| 48 | CET08 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID D (SSD) | BU5T-14474-AB | ||||
| 49 | LE425 (BU-BN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE TRANSMISSION (VREF) | BU5T-14474-AB | ||||
| 50 | LE461 (GY-YE) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE TRANSMISSION 2 (VREF2) | BU5T-14474-AB | ||||
| 51 | * | * | Not Used | N/A | ||||
| 52 | * | * | Not Used | N/A | ||||
| 53 | * | * | Not Used | N/A | ||||
| 54 | VE941 (BN) | 20 | CTRL MOD. - POWERTRAIN # EXHAUST HEAT EXCHANGER | BU5T-14474-AB | ||||
| 55 | VET86 (YE-GY) | 20 | MONITOR - AUTOMATIC TRANSMISSION FLUID PUMP | BU5T-14474-AB | ||||
| 56 | * | * | Not Used | N/A | ||||
| 57 | LE450 (WH) | 20 | CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 2ND (UO2SIP-21) | BU5T-14474-AB | ||||
| 58 | LE453 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED 2ND (UO2SIA-21) | BU5T-14474-AB | ||||
| 59 | LE451 (BN-YE) | 20 | CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 1ST (UO2SIP-11) | BU5T-14474-AB | ||||
| 60 | LE452 (GN) | 20 | CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED PUMPING CURRENT 1ST (UO2SIA-11) | BU5T-14474-AB | ||||
| 61 | * | * | Not Used | N/A | ||||
| 62 | * | * | Not Used | N/A | ||||
| 63 | CE188 (BN) | 20 | CTRL MOD. - POWERTRAIN # CHARGE AIR COOLING FAN RELAY | BU5T-14474-AB | ||||
| 64 | * | * | Not Used | N/A | ||||
| 65 | * | * | Not Used | N/A | ||||
| 66 | CE196 (WH) | 20 | CTRL MOD. - POWERTRAIN # EXHAUST TAILPIPE ACTUATOR RH | BU5T-14474-AB | ||||
| 67 | * | * | Not Used | N/A | ||||
| 68 | VET33 (WH-OG) | 20 | SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) + | BU5T-14474-AB | ||||
| 69 | VET73 (GN-BN) | 20 | SENSOR - INPUT SHAFT SPEED A (ISSA) | BU5T-14474-AB | ||||
| 70 | VET74 (BU) | 20 | SENSOR - INPUT SHAFT SPEED B (ISSB) | BU5T-14474-AB | ||||
| 71 | VET25 (BN-RD) | 20 | SENSOR - OUTPUT SHAFT SPEED (OSS) | BU5T-14474-AB | ||||
| 71 | VET26 (BN-GN) | 20 | SENSOR - OUTPUT SHAFT SPEED (OSS) | BU5T-14474-AB | ||||
| 72 | * | * | Not Used | N/A | ||||
| 73 | * | * | Not Used | N/A | ||||
| 74 | RET24 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) | BU5T-14474-AB | ||||
| 75 | * | * | Not Used | N/A | ||||
| 76 | CETA7 (GY-YE) | 18 | CTRL MOD. - POWERTRAIN # ENGINE COOLANT BYPASS VALVE - TRANSMISSION HEATING (ECBV_TH) | GU5T-14474-CA | ||||
| 76 | CETA7 (GY-YE) | 20 | CTRL MOD. - POWERTRAIN # ENGINE COOLANT BYPASS VALVE - TRANSMISSION HEATING (ECBV_TH) | GU5T-14474-CA | ||||
| 77 | CE233 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) | GU5T-14474-CA | ||||
| 78 | CET44 (BU-BN) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID SHIFT CONTROL LOW-SIDE 3 (SS3) | BU5T-14474-AB | ||||
| 79 | * | * | Not Used | N/A | ||||
| 80 | VE940 (GN-BU) | 20 | CTRL MOD. - POWERTRAIN # EXHAUST HEAT EXCHANGER | BU5T-14474-AB | ||||
| 81 | CE234 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 2ND (HTR22) | BU5T-14474-BB | ||||
| 82 | CE162 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # EXHAUST TAILPIPE ACTUATOR LH | BU5T-14474-AB | ||||
| 83 | VE939 (WH-BU) | 20 | CTRL MOD. - POWERTRAIN # EXHAUST TAILPIPE ACTUATOR RH | BU5T-14474-AB | ||||
| 84 | VE915 (BN-GN) | 20 | CTRL MOD. - POWERTRAIN # EXHAUST TAILPIPE ACTUATOR LH | BU5T-14474-AB | ||||
| 85 | VET81 (YE-GY) | 20 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT 2 (TR-P2) | BU5T-14474-AB | ||||
| 86 | VET84 (BN-GN) | 20 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT 1 (TR-P1) | BU5T-14474-AB | ||||
| 87 | * | * | Not Used | N/A | ||||
| 88 | LE230 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPTREF) | BU5T-14474-AB | ||||
| 89 | * | * | Not Used | N/A | ||||
| 90 | * | * | Not Used | N/A | ||||
