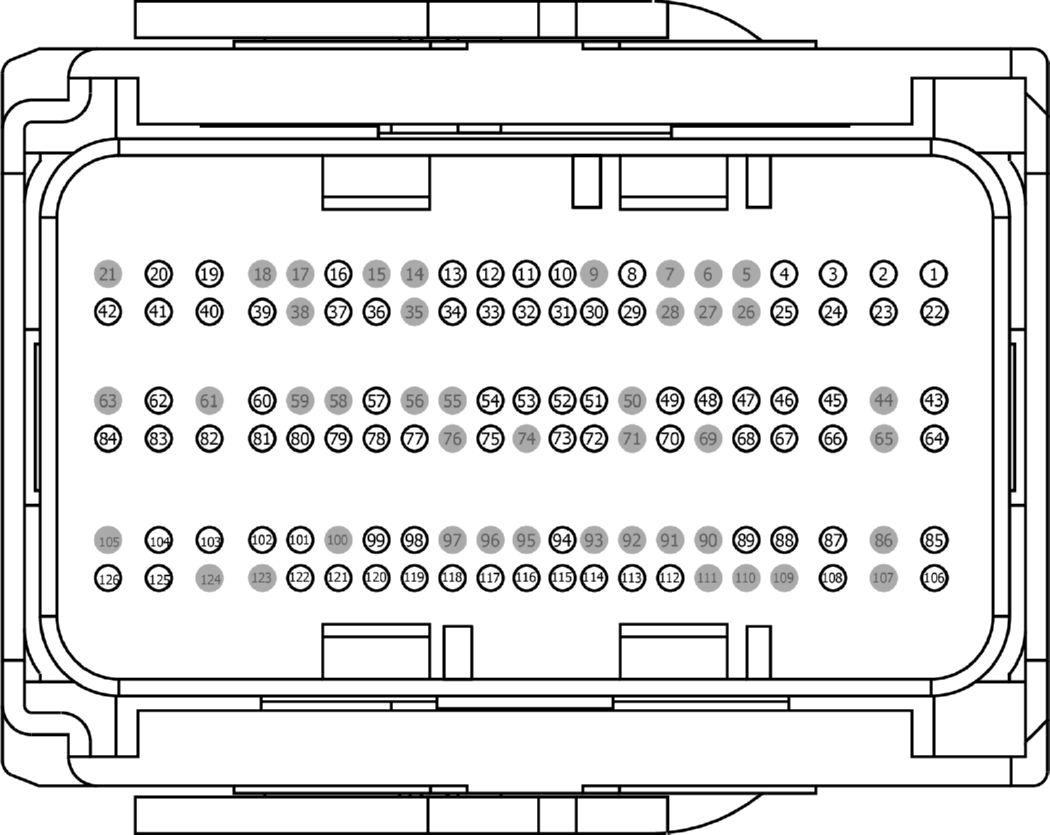

Connector End View (C175E) - POWERTRAIN CONTROL MODULE (PCM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C175E | POWERTRAIN CONTROL MODULE (PCM) | BK | 12C508 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| GU5T-14474-DA | Not Available | |
| GU5T-14474-CA | DU2Z-14474-BA | 0.64 |
| BU5T-14474-BB | DU2Z-14474-CA | 0.64 |
| BU5T-14474-AB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CE226 (YE-VT) | 16 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) + | GU5T-14474-DA | ||||
| 2 | VE185 (YE-OG) | 18 | CTRL MOD. - POWERTRAIN # EGR COMBI VALVE MOTOR - | GU5T-14474-CA | ||||
| 3 | CE426 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM-) | GU5T-14474-CA | ||||
| 4 | RE466 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # SUPERCHARGER BYPASS ACTUATOR MOTOR - | BU5T-14474-BB | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | VE818 (BN) | 18 | SENSOR - THROTTLE POSITION # NEGATIVE SLOPE (TP1-NS) | BU5T-14474-BB | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | VE828 (YE-OG) | 22 | SENSOR - KNOCK 1ST BANK 2ND | BU5T-14474-AB | ||||
| 11 | VE829 (GN-BU) | 22 | SENSOR - KNOCK 2ND BANK 2ND | BU5T-14474-AB | ||||
| 12 | VE801 (VT-OG) | 22 | SENSOR - KNOCK 1ST BANK 1ST OR UNIQUE (KS1P) [KSL1+] | BU5T-14474-AB | ||||
| 13 | VE802 (BN-BU) | 22 | SENSOR - KNOCK 2ND BANK 1ST (KS2P) [KSL2+] | BU5T-14474-AB | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | CH307 (GY-BU) | 18 | CTRL MOD. - POWERTRAIN # HEATED PUMP CONTROL RELAY (HPCR) | BU5T-14474-BB | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | CE303 (WH-VT) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 1 (COP-A) | GU5T-14474-CA | ||||
| 20 | CE308 (VT-BN) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 6 (COP-F) | GU5T-14474-CA | ||||
| 21 | * | * | Not Used | N/A | ||||
| 22 | RE226 (GN-VT) | 16 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) - | GU5T-14474-DA | ||||
| 23 | VE184 (BU-GY) | 18 | CTRL MOD. - POWERTRAIN # EGR COMBI VALVE MOTOR + | GU5T-14474-CA | ||||
| 24 | CE412 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM+) | GU5T-14474-CA | ||||
| 25 | CE466 (BU-BN) | 18 | CTRL MOD. - POWERTRAIN # SUPERCHARGER BYPASS ACTUATOR MOTOR + | BU5T-14474-BB | ||||
| 26 | * | * | Not Used | N/A | ||||
| 27 | * | * | Not Used | N/A | ||||
| 28 | * | * | Not Used | N/A | ||||
| 29 | CMC24 (GY) | 18 | SWITCH - OIL PRESSURE | BU5T-14474-BB | ||||
| 30 | VE763 (YE) | 22 | SENSOR - CRANKCASE VENTILATION MONITOR (CVM) | BU5T-14474-AB | ||||
| 31 | RE344 (BN-GN) | 22 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 1ST BANK 2ND | BU5T-14474-AB | ||||
| 32 | RE345 (VT-GY) | 22 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND BANK 2ND | BU5T-14474-AB | ||||
| 33 | RE323 (WH-BN) | 22 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 1ST BANK 1ST OR UNIQUE (KS1N) [KSL1-] - | BU5T-14474-AB | ||||
| 34 | RE324 (BN-GN) | 22 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND BANK 1ST (KS2N) [KSL2-] | BU5T-14474-AB | ||||
| 35 | * | * | Not Used | N/A | ||||
| 36 | CE443 (BN-VT) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING VALVE 4 | BU5T-14474-BB | ||||
| 37 | CE421 (VT) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING VALVE 1 (VCT1) | BU5T-14474-BB | ||||
| 38 | * | * | Not Used | N/A | ||||
| 39 | RE719 (BN-BU) | 18 | SENSOR - EXHAUST GAS RECIRCULATION TEMPERATURE- | BU5T-14474-BB | ||||
| 40 | CE305 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 3 (COP-C) | GU5T-14474-CA | ||||
| 41 | CE306 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 4 (COP-D) | GU5T-14474-CA | ||||
| 42 | CE304 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 2 (COP-B) | GU5T-14474-CA | ||||
| 43 | RE207 (GN-VT) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ) - | GU5T-14474-DA | ||||
| 44 | * | * | Not Used | N/A | ||||
| 45 | RE206 (BU-OG) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) - | GU5T-14474-DA | ||||
| 46 | CBK01 (BU) | 18 | FUSE - 4 OR CIRCUIT BREAKER | BU5T-14474-BB | ||||
| 47 | VE782 (WH-BN) | 22 | SENSOR - EGR COMBI VALVE POSITION | BU5T-14474-AB | ||||
| 48 | VE727 (BU-BN) | 22 | SENSOR - FUEL RAIL PRESSURE/INJECTION PRESSURE (FRP) (IPS) | BU5T-14474-BB | ||||
| 49 | VE740 (VT-GY) | 22 | SENSOR - INTAKE AIR TEMPERATURE (IAT) | BU5T-14474-AB | ||||
| 50 | * | * | Not Used | N/A | ||||
| 51 | LE144 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # CAMSHAFT SENSOR 2 + | BU5T-14474-BB | ||||
| 52 | VE707 (GN-VT) | 18 | SENSOR - CAMSHAFT POSITION BANK 2 IN+EX / IN (CMP2) [CID-H] (CID2) | BU5T-14474-BB | ||||
| 53 | VE706 (BN-BU) | 18 | SENSOR - CAMSHAFT POSITION BANK 1 IN+EX / IN (CMP1) [CID-H] (CID1) | BU5T-14474-BB | ||||
| 54 | LE143 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # CAMSHAFT SENSOR 1 + | BU5T-14474-BB | ||||
| 55 | * | * | Not Used | N/A | ||||
| 56 | * | * | Not Used | N/A | ||||
| 57 | RE405 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) | BU5T-14474-BB | ||||
| 58 | * | * | Not Used | N/A | ||||
| 59 | * | * | Not Used | N/A | ||||
| 60 | VE821 (WH-VT) | 18 | SENSOR - VACUUM RESERVOIR PRESSURE (VRP) | BU5T-14474-BB | ||||
| 61 | * | * | Not Used | N/A | ||||
| 62 | CE307 (WH-BN) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 5 (COP-E) | GU5T-14474-CA | ||||
| 63 | * | * | Not Used | N/A | ||||
| 64 | CE207 (VT-GY) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ) + | GU5T-14474-DA | ||||
| 65 | * | * | Not Used | N/A | ||||
| 66 | CE206 (GY-YE) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) + | GU5T-14474-DA | ||||
| 67 | VE354 (GN-BU) | 18 | CTRL MOD. - POWERTRAIN # REDUCTANT PUMP MOTOR (RPMP) + | BU5T-14474-BB | ||||
| 68 | RE354 (WH-BU) | 18 | CTRL MOD. - POWERTRAIN # REDUCTANT PUMP MOTOR (RPMP) - | BU5T-14474-BB | ||||
| 69 | * | * | Not Used | N/A | ||||
| 70 | VE712 (BU-GY) | 18 | SENSOR - CYLINDER HEAD TEMPERATURE (CHT) | BU5T-14474-BB | ||||
| 71 | * | * | Not Used | N/A | ||||
| 72 | VE804 (GN-BN) | 22 | SENSOR - MANIFOLD ABSOLUTE PRESSURE THERMISTOR (TMAP) + | BU5T-14474-AB | ||||
| 73 | VE719 (GY-VT) | 22 | SENSOR - EXHAUST GAS RECIRCULATION TEMPERATURE | BU5T-14474-AB | ||||
| 74 | * | * | Not Used | N/A | ||||
| 75 | VE850 (WH-VT) | 18 | SENSOR - WASTE GATE CONTROL PRESSURE (WGCP) | BU5T-14474-BB | ||||
| 76 | * | * | Not Used | N/A | ||||
| 77 | VE761 (BN-BU) | 22 | SENSOR - FUEL LOW PRESSURE (FLPS) | BU5T-14474-BB | ||||
| 78 | VE836 (VT-GN) | 18 | SENSOR - WASTEGATE POSITION (WGT_PS) | BU5T-14474-BB | ||||
| 79 | VE713 (GN-OG) | 22 | SENSOR - DELTA PRESSURE FEEDBACK EGR (DPFE) | BU5T-14474-AB | ||||
| 80 | CE113 (WH-BN) | 22 | CTRL MOD. - POWERTRAIN # CANISTER PURGE VALVE (CANP) | BU5T-14474-AB | ||||
| 81 | CE422 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING VALVE 2 (VCT2) | BU5T-14474-BB | ||||
| 82 | RE208 (BU) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ) - | GU5T-14474-DA | ||||
| 83 | RE210 (BN-VT) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 6 (INJ) - | GU5T-14474-DA | ||||
| 84 | CE265 (WH) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR CONTROL FEED 4 | GU5T-14474-CA | ||||
| 85 | RE209 (WH-GN) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 5 (INJ) - | GU5T-14474-DA | ||||
| 86 | * | * | Not Used | N/A | ||||
| 87 | RE205 (YE-BU) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ) - | GU5T-14474-DA | ||||
| 88 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE #2 | BU5T-14474-BB | ||||
| 89 | RE407 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | BU5T-14474-BB | ||||
| 90 | * | * | Not Used | N/A | ||||
| 91 | * | * | Not Used | N/A | ||||
| 92 | * | * | Not Used | N/A | ||||
| 93 | * | * | Not Used | N/A | ||||
| 94 | RE134 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCRTN) | BU5T-14474-BB | ||||
| 95 | * | * | Not Used | N/A | ||||
| 96 | * | * | Not Used | N/A | ||||
| 97 | * | * | Not Used | N/A | ||||
| 98 | VE711 (YE-VT) | 18 | SENSOR - CRANKSHAFT POSITION (CKPP) + | BU5T-14474-BB | ||||
| 99 | CE442 (YE-GY) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING VALVE 3 | BU5T-14474-BB | ||||
| 100 | * | * | Not Used | N/A | ||||
| 101 | CE262 (GN) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR CONTROL FEED 1 | BU5T-14474-BB | ||||
| 102 | CE435 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # TURBO CONTROL VALVE | BU5T-14474-BB | ||||
| 103 | CE208 (YE-OG) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ) + | GU5T-14474-DA | ||||
| 104 | CE210 (GN-WH) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 6 (INJ) + | GU5T-14474-DA | ||||
| 105 | * | * | Not Used | N/A | ||||
| 106 | CE209 (BN) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 5 (INJ) + | GU5T-14474-DA | ||||
| 107 | * | * | Not Used | N/A | ||||
| 108 | CE205 (GN-BU) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ) + | GU5T-14474-DA | ||||
| 109 | * | * | Not Used | N/A | ||||
| 110 | * | * | Not Used | N/A | ||||
| 111 | * | * | Not Used | N/A | ||||
| 112 | RE135 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKPN) - | BU5T-14474-BB | ||||
| 113 | RE401 (GN-BU) | 18 | CTRL MOD. - POWERTRAIN # SCREEN GROUNDS - | BU5T-14474-BB | ||||
| 114 | LE424 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (VREF) | BU5T-14474-BB | ||||
| 115 | LE134 (YE) | 18 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) | BU5T-14474-BB | ||||
| 116 | LE424 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (VREF) | BU5T-14474-BB | ||||
| 117 | LE423 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) | BU5T-14474-BB | ||||
| 118 | LE111 (VT-GN) | 18 | CTRL MOD. - POWERTRAIN # POWER SUPPLY SENSORS | BU5T-14474-BB | ||||
| 119 | LE458 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF2) | BU5T-14474-BB | ||||
| 120 | RE407 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | BU5T-14474-BB | ||||
| 121 | CE266 (VT-GN) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR CONTROL FEED 5 | BU5T-14474-BB | ||||
| 122 | CE267 (BU-GY) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR CONTROL FEED 6 | BU5T-14474-BB | ||||
| 123 | * | * | Not Used | N/A | ||||
| 124 | * | * | Not Used | N/A | ||||
| 125 | CE264 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR CONTROL FEED 3 | GU5T-14474-CA | ||||
| 126 | CE263 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR CONTROL FEED 2 | GU5T-14474-CA | ||||
