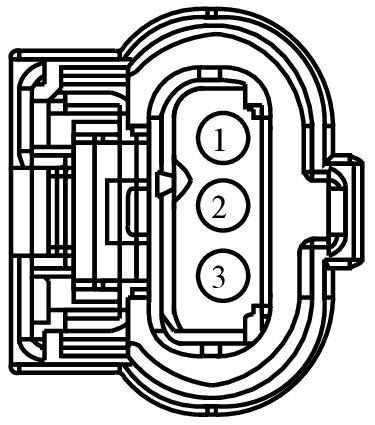

Connector End View (C173) - FUEL PRESSURE SENSOR
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C173 | FUEL PRESSURE SENSOR | BK | 14B485 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-GAB | KU2Z-14474-CA | 1.20 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LE458 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF2) | EU5T-14474-GAB | ||||
| 2 | RE401 (GN-BU) | 18 | CTRL MOD. - POWERTRAIN # SCREEN GROUNDS - | EU5T-14474-GAB | ||||
| 3 | VE761 (BN-BU) | 18 | SENSOR - FUEL LOW PRESSURE (FLPS) | EU5T-14474-GAB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1308
Service Part Number:
CU2Z-14S411-AVA
Gauge:
18
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Coil - Ignition
- Sensor - Fuel Low Pressure
