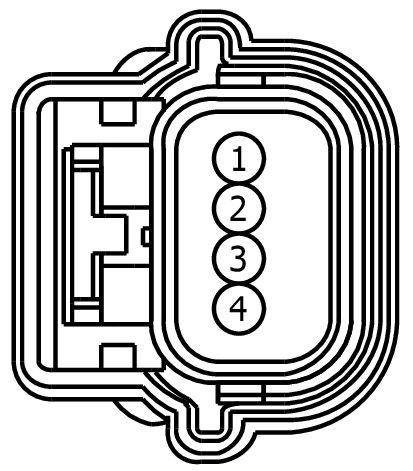

Connector End View (C167) - TRANSMISSION RANGE (TR) SENSOR
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C167 | TRANSMISSION RANGE (TR) SENSOR | BN | 7G276 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-AA | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | TRGND (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) | BU5T-14474-AA | ||||
| 2 | TR-P1 (BN-GN) | 20 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT 1 (TR-P1) | BU5T-14474-AA | ||||
| 3 | TR-P2 (YE-GY) | 20 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT 2 (TR-P2) | BU5T-14474-AA | ||||
| 4 | V9REF (BU) | 20 | VOLTAGE REFERENCE | BU5T-14474-AA | ||||

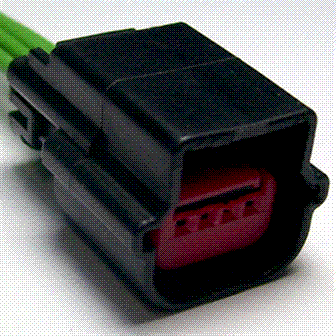

Available Pigtail Kits
Pigtail Kit Part Number WPT-1569
Service Part Number:
CU2Z-14S411-AGB
Gauge:
20
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Antenna - Keyless Entry
- Motor - Active Grill Shutter
- Sensor - Brake Pedal Position
- Sensor - Clutch Master Cylinder
- Sensor - Gear Neutral
