Connector End View (C147) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C147 | INLINE | GY | 14B48512C508 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-CA | EU2Z-14421-CA | 1.50 |

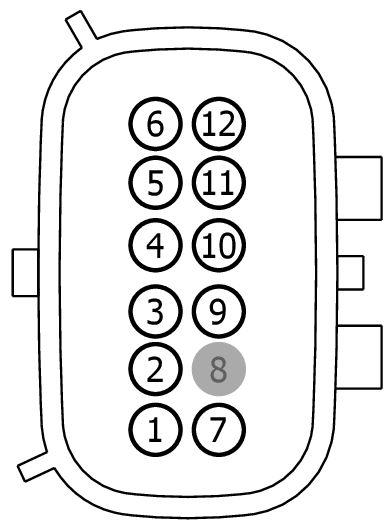

MALE
Harness
14B485
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CE264 (YE-VT) | 18 | 2L1T-14421-CA | |||
| 2 | CE263 (BU-GN) | 18 | 2L1T-14421-CA | |||
| 3 | CBK01 (BU) | 18 | 2L1T-14421-CA | |||
| 4 | CE262 (GN) | 18 | 2L1T-14421-CA | |||
| 5 | RE401 (GN-BU) | 18 | 2L1T-14421-CA | |||
| 6 | LE458 (BU-WH) | 18 | 2L1T-14421-CA | |||
| 7 | VE761 (BN-BU) | 18 | 2L1T-14421-CA | |||
| 8 | * | * | N/A | |||
| 9 | CE267 (BU-GY) | 18 | 2L1T-14421-CA | |||
| 10 | CE266 (VT-GN) | 18 | 2L1T-14421-CA | |||
| 11 | CE265 (WH) | 18 | 2L1T-14421-CA | |||
| 12 | CBK01 (BU) | 18 | 2L1T-14421-CA | |||

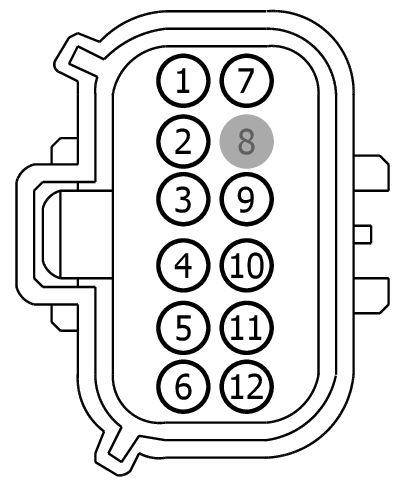

FEMALE
Harness
12C508
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CE264 (YE-VT) | 18 | 7C3T-14474-DA | |||
| 2 | CE263 (BU-GN) | 18 | 7C3T-14474-DA | |||
| 3 | CBK01 (BU) | 18 | 7C3T-14474-DA | |||
| 4 | CE262 (GN) | 18 | 7C3T-14474-DA | |||
| 5 | RE401 (GN-BU) | 18 | 7C3T-14474-DA | |||
| 6 | LE458 (BU-WH) | 18 | 7C3T-14474-DA | |||
| 7 | VE761 (BN-BU) | 22 | 7C3T-14474-DA | |||
| 8 | * | * | N/A | |||
| 9 | CE267 (BU-GY) | 18 | 7C3T-14474-DA | |||
| 10 | CE266 (VT-GN) | 18 | 7C3T-14474-DA | |||
| 11 | CE265 (WH) | 18 | 7C3T-14474-DA | |||
| 12 | CBK01 (BU) | 18 | 7C3T-14474-DA | |||
