Connector End View (C145) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C145 | INLINE | BK | 12A5813C221 | See Below | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| JU5T-14474-AAA | Not Available | |
| JU5T-14474-ABA | Not Available | |
| BU5T-14421-HA | EU2Z-14421-CA | 1.50 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.50 |

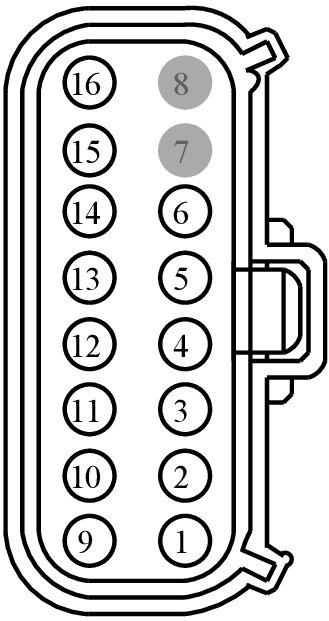

MALE
Harness
12A581
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB98 (GY-OG) | 22 | BU5T-14421-HA | |||
| 1 | LCD28 (BN-YE) | 22 | BU5T-14421-HA | |||
| 2 | RCD28 (WH-VT) | 22 | BU5T-14421-HA | |||
| 2 | SBBF9 (WH-RD) | 22 | BU5T-14421-HA | |||
| 3 | CYB72 (BU-GY) | 16 | BU5T-14421-HA|2L1T-14421-CA | |||
| 3 | VCD11 (GY-VT) | 22 | BU5T-14421-HA|2L1T-14421-CA | |||
| 4 | CETA7 (GY-YE) | 20 | BU5T-14421-HA | |||
| 4 | CETA7 (GY-YE) | 22 | BU5T-14421-HA | |||
| 5 | CBB22 (GN-OG) | 22 | BU5T-14421-HA | |||
| 6 | GD132 (BK-VT) | 16 | 2L1T-14421-CA|BU5T-14421-HA | |||
| 6 | GD132 (BK-VT) | 22 | 2L1T-14421-CA|BU5T-14421-HA | |||
| 7 | * | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | CBK03 (GY) | 16 | 2L1T-14421-CA | |||
| 10 | CBK03 (GY) | 16 | 2L1T-14421-CA|BU5T-14421-HA | |||
| 10 | CYD14 (GN) | 22 | 2L1T-14421-CA|BU5T-14421-HA | |||
| 11 | CH307 (GY-BU) | 22 | BU5T-14421-HA | |||
| 11 | VDB05 (WH) | 22 | BU5T-14421-HA | |||
| 12 | VDB04 (BU) | 22 | BU5T-14421-HA | |||
| 13 | VDB49 (YE-OG) | 22 | BU5T-14421-HA | |||
| 14 | VDB50 (BU-OG) | 22 | BU5T-14421-HA | |||
| 15 | CCD04 (GY-YE) | 18 | 2L1T-14421-CA | |||
| 16 | RCD04 (BU-OG) | 18 | 2L1T-14421-CA | |||

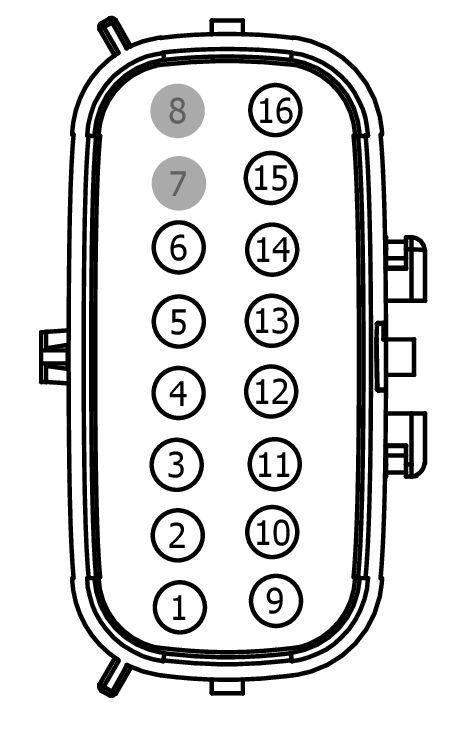

FEMALE
Harness
3C221
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB98 (GY-OG) | 20 | JU5T-14474-AAA | |||
| 1 | LCD28 (BN-YE) | 20 | JU5T-14474-AAA | |||
| 2 | RCD28 (WH-VT) | 20 | JU5T-14474-AAA | |||
| 2 | SBBF9 (WH-RD) | 20 | JU5T-14474-AAA | |||
| 3 | CYB72 (BU-GY) | 20 | JU5T-14474-AAA | |||
| 3 | VCD11 (GY-VT) | 20 | JU5T-14474-AAA | |||
| 4 | CETA7 (GY-YE) | 20 | JU5T-14474-AAA | |||
| 5 | CBB22 (GN-OG) | 20 | JU5T-14474-AAA | |||
| 6 | GD132 (BK-VT) | 20 | JU5T-14474-AAA | |||
| 7 | * | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | CBK03 (GY) | 16 | JU5T-14474-ABA | |||
| 10 | CBK03 (GY) | 16 | JU5T-14474-ABA|JU5T-14474-AAA | |||
| 10 | CYD14 (GN-BN) | 20 | JU5T-14474-ABA|JU5T-14474-AAA | |||
| 11 | CH307 (GY-BU) | 20 | JU5T-14474-AAA | |||
| 11 | VDB05 (WH) | 20 | JU5T-14474-AAA | |||
| 12 | VDB04 (BU) | 20 | JU5T-14474-AAA | |||
| 13 | VDB49 (YE-OG) | 20 | JU5T-14474-AAA | |||
| 14 | VDB50 (BU-OG) | 20 | JU5T-14474-AAA | |||
| 15 | CCD04 (GY-YE) | 18 | JU5T-14474-ABA | |||
| 16 | RCD04 (BU-OG) | 18 | JU5T-14474-ABA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1599
Service Part Number:
EU2Z-14S411-VB
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- Lamp - Park/Turn/Stop
- Mirror - Sideview
- Module - Heated Seat (driver)
- Module - Heated Seat (Passenger)
- Sensor - Knock
Pigtail Kit Part Number WPT-1279
Service Part Number:
CU2Z-14S411-ADA
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Lamp - Headlamp - High/Low Beam
- Mating Connector WPT-1404
- Module - Heated Seat (driver)
- Module - Transfer Case Shift Control
