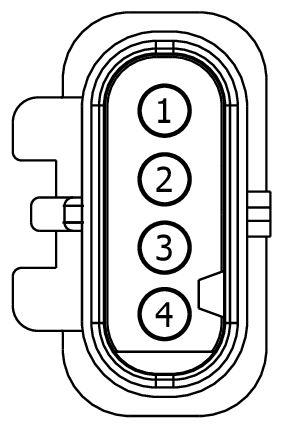

Connector End View (C141) - HEATED OXYGEN SENSOR (HO2S) #22
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C141 | HEATED OXYGEN SENSOR (HO2S) #22 | BK | 15525 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14421-NA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CE234 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 2ND (HTR22) | EU5T-14421-NA | ||||
| 1 | CE234 (BN-WH) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 2ND (HTR22) | EU5T-14421-NA | ||||
| 2 | CBK02 (GN-WH) | 18 | FUSE - 7 OR CIRCUIT BREAKER | EU5T-14421-NA | ||||
| 3 | RE733 (GN) | 18 | SENSOR - HEATED OXYGEN POST CAT. 2ND (HO2S22) | EU5T-14421-NA | ||||
| 4 | VE733 (WH) | 18 | SENSOR - HEATED OXYGEN POST CAT. 2ND (HO2S22) | EU5T-14421-NA | ||||
