Connector End View (C134) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C134 | INLINE | BK | 12A58115K867 | See Below | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.50 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.50 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| F8VB-14474-BA | EU2Z-14474-AB | 2.80 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.80 |

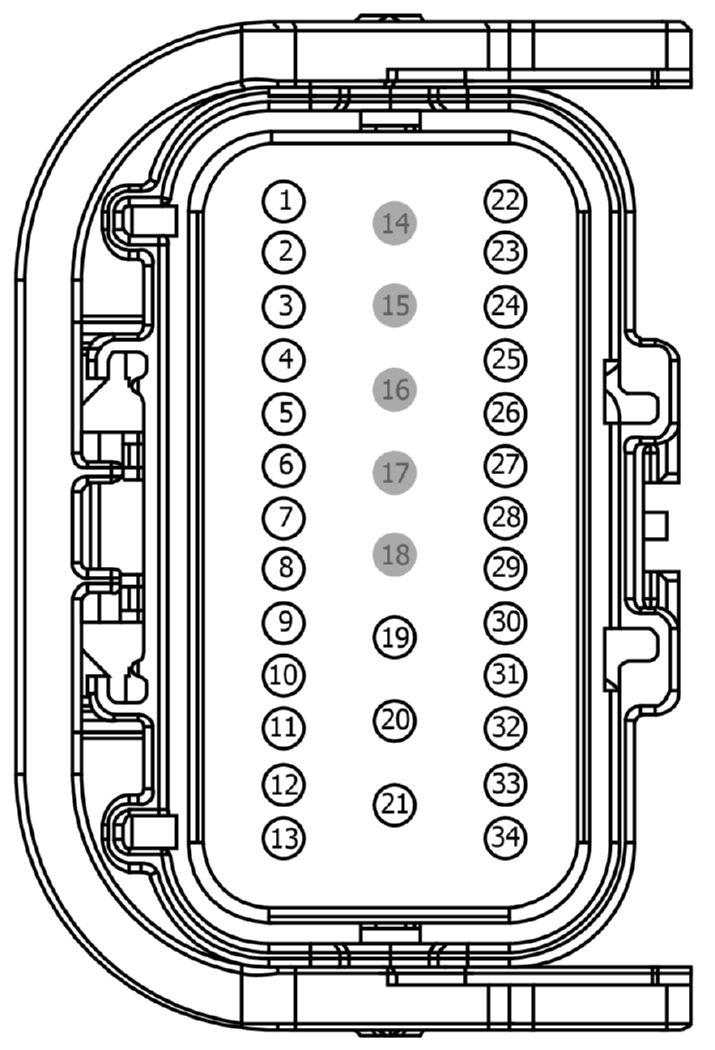

MALE
Harness
12A581
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VMF24 (BN-WH) | 22 | BU5T-14421-HA | |||
| 2 | VMF23 (WH) | 22 | BU5T-14421-HA | |||
| 3 | VMF22 (VT-GN) | 22 | BU5T-14421-HA | |||
| 4 | VMF21 (GN-OG) | 22 | BU5T-14421-HA | |||
| 5 | LMP06 (VT-GY) | 22 | BU5T-14421-HA | |||
| 6 | RMP06 (YE-OG) | 22 | BU5T-14421-HA | |||
| 7 | VMF30 (GY-VT) | 22 | BU5T-14421-HA | |||
| 8 | VMF29 (BU) | 22 | BU5T-14421-HA | |||
| 9 | VE175 (BN-WH) | 22 | BU5T-14421-HA | |||
| 10 | CBK03 (GY) | 16 | 2L1T-14421-CA | |||
| 11 | CBK03 (GY) | 16 | 2L1T-14421-CA | |||
| 12 | CBK03 (GY-VT) | 18 | 2L1T-14421-CA | |||
| 13 | CBBA0 (YE-VT) | 22 | BU5T-14421-HA | |||
| 14 | * | * | N/A | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| 17 | * | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | GD129 (BK) | 16 | 8U5T-14421-DA | |||
| 20 | GD131 (BK-GY) | 16 | 8U5T-14421-DA | |||
| 21 | CLS12 (BN-YE) | 16 | 8U5T-14421-DA | |||
| 22 | GD131 (BK-GY) | 20 | BU5T-14421-HA | |||
| 23 | VLF89 (BU-GY) | 16 | 2L1T-14421-CA | |||
| 24 | VLF90 (BU-GN) | 20 | BU5T-14421-HA | |||
| 25 | CMF14 (GY) | 22 | BU5T-14421-HA | |||
| 26 | RMF14 (GN-WH) | 22 | BU5T-14421-HA | |||
| 27 | VMF05 (GY-BU) | 22 | BU5T-14421-HA | |||
| 28 | VMF04 (BN-BU) | 22 | BU5T-14421-HA | |||
| 29 | VRA01 (GY-YE) | 20 | BU5T-14421-HA | |||
| 30 | VRA02 (VT-WH) | 20 | BU5T-14421-HA | |||
| 31 | CBBA1 (BU-GY) | 22 | BU5T-14421-HA | |||
| 32 | CLF62 (VT) | 22 | BU5T-14421-HA | |||
| 33 | CLF61 (GY-RD) | 20 | BU5T-14421-HA | |||
| 34 | VE181 (WH) | 22 | BU5T-14421-HA | |||

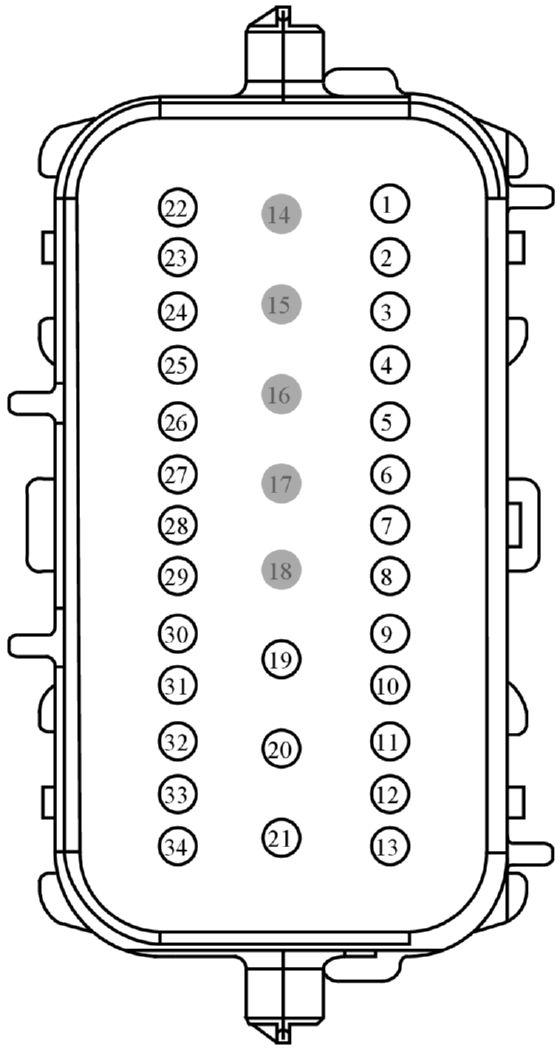

FEMALE
Harness
15K867
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VMF24 (BN-RD) | 22 | BU5T-14474-UA | |||
| 2 | VMF23 (WH) | 22 | BU5T-14474-UA | |||
| 3 | VMF22 (VT-GN) | 22 | BU5T-14474-UA | |||
| 4 | VMF21 (GN-OG) | 22 | BU5T-14474-UA | |||
| 5 | LMP06 (VT-GY) | 22 | BU5T-14474-UA | |||
| 6 | RMP06 (YE-OG) | 22 | BU5T-14474-UA | |||
| 7 | VMF30 (GY-VT) | 22 | BU5T-14474-UA | |||
| 8 | VMF29 (BU) | 22 | BU5T-14474-UA | |||
| 9 | VE175 (BN-WH) | 22 | BU5T-14474-UA | |||
| 10 | CBK03 (GY-BU) | 18 | 7C3T-14474-DA | |||
| 11 | CBK03 (GY) | 18 | 7C3T-14474-DA | |||
| 11 | CBK03 (GY-YE) | 18 | 7C3T-14474-DA | |||
| 12 | CBK03 (GY) | 18 | 7C3T-14474-DA | |||
| 13 | CBBA0 (YE-VT) | 22 | BU5T-14474-UA | |||
| 14 | * | * | N/A | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| 17 | * | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | GD129 (BK-YE) | 16 | F8VB-14474-BA | |||
| 20 | GD131 (BK-GY) | 16 | F8VB-14474-BA | |||
| 21 | CLS12 (BN-YE) | 16 | F8VB-14474-BA | |||
| 22 | GD131 (BK-GY) | 20 | BU5T-14474-UA | |||
| 23 | VLF89 (BU-GY) | 20 | BU5T-14474-UA | |||
| 23 | VLF89 (BU-RD) | 20 | BU5T-14474-UA | |||
| 24 | VLF90 (BU-GN) | 20 | BU5T-14474-UA | |||
| 25 | CMF14 (GY-OG) | 22 | BU5T-14474-UA | |||
| 26 | RMF14 (GN-WH) | 22 | BU5T-14474-UA | |||
| 27 | VMF05 (GY-BU) | 22 | BU5T-14474-UA | |||
| 28 | VMF04 (BN-BU) | 22 | BU5T-14474-UA | |||
| 29 | VRA01 (GY-YE) | 20 | BU5T-14474-UA | |||
| 30 | VRA02 (VT-WH) | 20 | BU5T-14474-UA | |||
| 31 | CBBA1 (BU-GY) | 22 | BU5T-14474-UA | |||
| 32 | CLF62 (VT) | 22 | BU5T-14474-UA | |||
| 33 | CLF61 (GY-RD) | 22 | BU5T-14474-UA | |||
| 34 | VE181 (WH-GN) | 20 | BU5T-14474-UA | |||
| 34 | VE181 (WH-GN) | 22 | BU5T-14474-UA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1606
Service Part Number:
KU2Z-14S411-SA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1607
Service Part Number:
KU2Z-14S411-TA
Gauge:
14 16
Pin material:
Tin (Greased) & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
