Connector End View (C108) - KNOCK SENSOR (KS)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C108 | KNOCK SENSOR (KS) | BK | 12C508 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-AJA | Not Available |

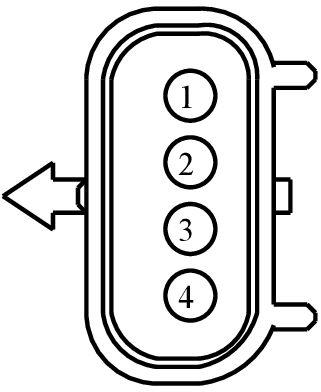

| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VE801 (VT-OG) | 18 | SENSOR - KNOCK 1ST BANK 1ST OR UNIQUE (KS1P) [KSL1+] | 97BG-14421-AJA | ||||
| 2 | RE323 (WH-BN) | 18 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 1ST BANK 1ST OR UNIQUE (KS1N) [KSL1-] - | 97BG-14421-AJA | ||||
| 3 | VE802 (BN-BU) | 18 | SENSOR - KNOCK 2ND BANK 1ST (KS2P) [KSL2+] | 97BG-14421-AJA | ||||
| 4 | RE324 (BN-GN) | 18 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND BANK 1ST (KS2N) [KSL2-] | 97BG-14421-AJA | ||||

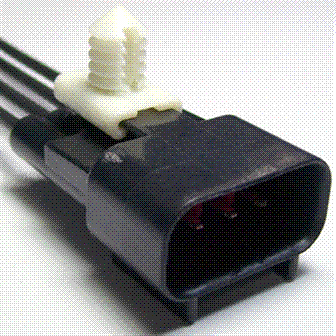

Available Pigtail Kits
Pigtail Kit Part Number WPT-1220
Service Part Number:
BU2Z-14S411-AXA
Gauge:
16
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Sensor - Knock
