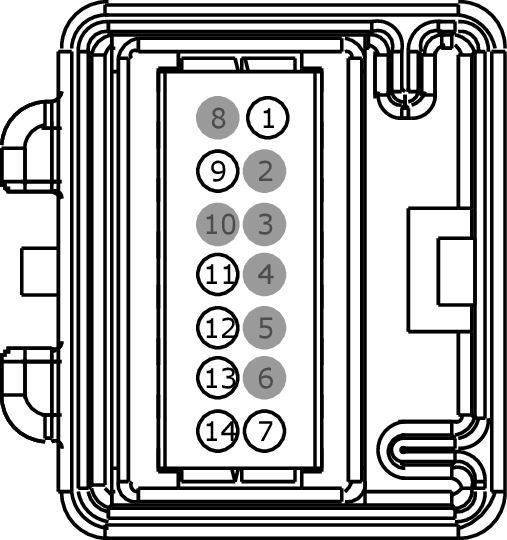

Connector End View (C9012) - AUTO-DIMMING INTERIOR MIRROR
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
Harness
14334
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP36 (BU-BN) | 18 | FUSE - 36 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | GD348 (BK-YE) | 18 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | |
| 8 | * | * | Not Used | |
| 9 | CRB05 (GN-OG) | 22 | SWITCH - LANE DEPARTURE WARNING (LDW) | |
| 10 | * | * | Not Used | |
| 11 | CRB08 (BU-GY) | 20 | CTRL MOD. - LANE DEPARTURE WARNING # HEATER FRONT WINDOW + | |
| 12 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 13 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 14 | RRB08 (BN-VT) | 20 | CTRL MOD. - LANE DEPARTURE WARNING # HEATER FRONT WINDOW - |
