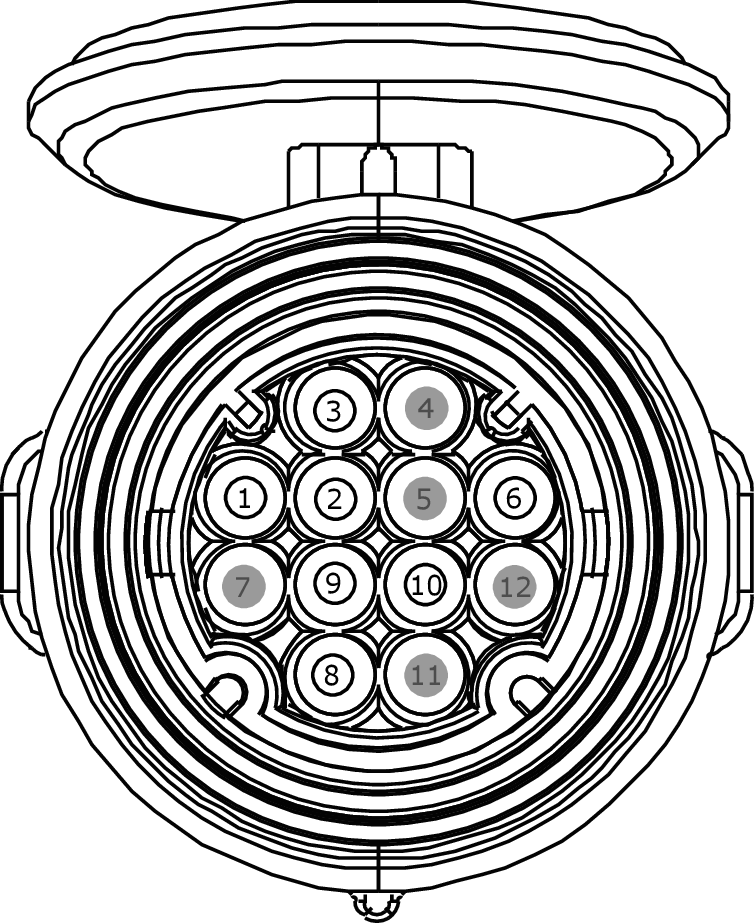

Connector End View (C4098B) - TRAILER CAMERA/TRAILER TPMS CONNECTOR
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
Harness
14B242
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB34 (VT-BN) | 18 | FUSE - 34 OR CIRCUIT BREAKER | |
| 2 | VDB27 (VT-GN) | 18 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED 2 HIGH | |
| 3 | VDB28 (GY-VT) | 18 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED 2 LOW | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | RAT08 (WH) | 18 | CTRL MOD. - TRAILER TOW # RETURN | |
| 7 | * | * | Not Used | |
| 8 | DMP43 (BK) | 18 | #N/A | |
| 9 | VMP43 (GN-BU) | 18 | #N/A | |
| 10 | VMP44 (VT-GY) | 18 | #N/A | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used |
