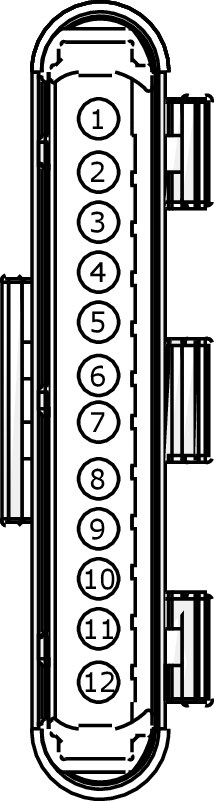

Connector End View (C3461) - SPLICE BLOCK 6
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
Harness
14405
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE349 (BN-YE) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | |
| 2 | VE349 (BN-YE) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | |
| 3 | VE349 (BN-YE) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | |
| 4 | VE348 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH | |
| 5 | VE348 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH | |
| 6 | VE348 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH | |
| 7 | VE349 (BN-YE) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | |
| 8 | VE349 (BN-YE) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | |
| 9 | VE349 (BN-YE) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | |
| 10 | VE348 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH | |
| 11 | VE348 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH | |
| 12 | VE348 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH |
