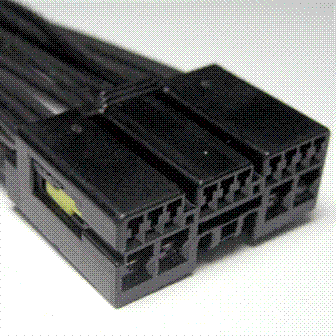

Connector End View (C3313B) - POWER RUNNING BOARD (PRB) MODULE
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Harness
14A005
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB57 (RD) | 14 | FUSE - 57 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | GD348 (BK-YE) | 14 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | |
| 5 | CPR47 (GY-BN) | 22 | CTRL MOD. - POWER RUNNING BOARDS # SENSOR + | |
| 6 | * | * | Not Used | |
| 7 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 8 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 9 | VPR43 (GY-BU) | 22 | SENSOR - POWER RUNNING BOARDS # DRIVER POSITION | |
| 10 | VPR46 (GY-OG) | 22 | SENSOR - POWER RUNNING BOARDS # PASSENGER POSITION | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | RPR47 (BU-GN) | 22 | CTRL MOD. - POWER RUNNING BOARDS # SENSOR - |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1169 |
Service Part Number: BU2Z-14S411-PA Gauge: 12 18 Pin material: Tin (greased) Cavities: 14 Vehicle Uses Module - Running Board |
