Connector End View (C3148) - 4X4 HIGH/LOW INDICATOR SWITCH
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
Harness
7C078
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CCF22 (BU-OG) | 16 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE HIGH INDICATOR LAMP (4WDH_IL) | |
| 2 | CCF06 (BU-GN) | 16 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE LOW INDICATOR LAMP (4WDL_IL) |
| Available Pigtail Kits | |

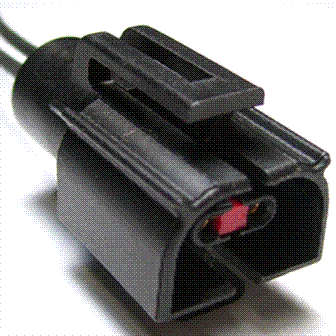

| Pigtail Kit Part Number WPT-1081 |
Service Part Number: 3U2Z-14S411-BNB Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Switch - 4x4 Control |
