Connector End View (C2512B) - IMAGE PROCESSING MODULE B (IPMB)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
GY
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | VMP24 (WH) | 22 | CTRL MOD. - REAR PARK ASSIST CAMERA LIN BUS | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 7 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 8 | * | * | Not Used |

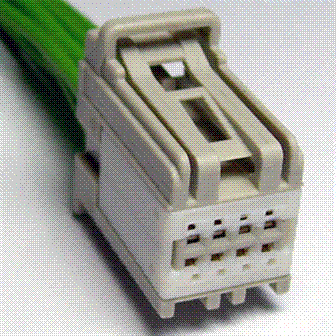

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1233 |
Service Part Number: BU2Z-14S411-AZA Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses Module - Air Suspension |
