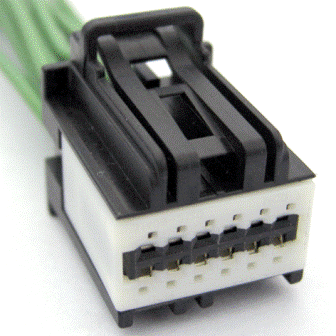

Connector End View (C2506A) - SPOT LAMP MODULE (SLM)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
NA
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLF70 (GN) | 22 | #N/A | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | CLF71 (VT-WH) | 22 | #N/A | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | CLF73 (BN-GN) | 22 | #N/A | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | CLF74 (WH-GN) | 22 | #N/A | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-930 |
Service Part Number: 9U2Z-14S411-DA Gauge: 18 Pin material: Silver Cavities: 12 Vehicle Uses Module - Climate Control Seat Module - Heated Seat (Rear) |
