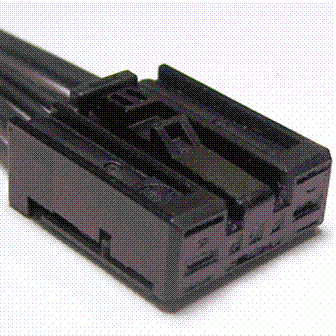

Connector End View (C2414) - CLOCKSPRING/STEERING ANGLE SENSOR MODULE (SASM)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD284 (BK-GY) | 10 | GROUND - INSTRUMENT PANEL STRUCTURE # 4TH POINT | |
| 2 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 3 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 4 | CBP20 (YE-VT) | 22 | FUSE - 20 OR CIRCUIT BREAKER | |
| 5 | SBB45 (GY-RD) | 10 | FUSE - 45 OR CIRCUIT BREAKER |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1450 |
Service Part Number: AU2Z-14S411-PB Gauge: 14 20 Pin material: Tin (greased) Cavities: 5 Vehicle Uses Clockspring Module - Power Steering Motor - Seat Height (Front) Motor - Seat Height (Rear) Motor - Seat Recline |
