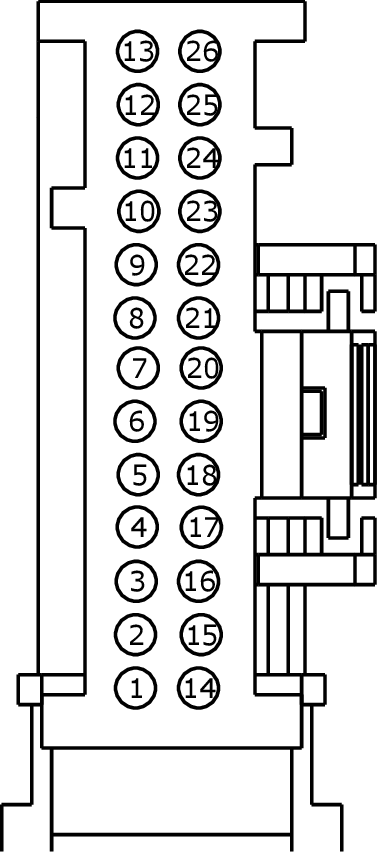

Connector End View (C2402A) - FRONT CONTROLS INTERFACE MODULE (FCIM)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD216 (BK-VT) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | |
| 1 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | without multifunction display |
| 2 | RH111 (GY-BU) | 22 | CTRL MOD. - CLIMATE # GENERIC VREF RETURN | |
| 2 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | without multifunction display |
| 3 | CH123 (VT) | 26 | CTRL MOD. - BLOWER MOTOR RELAY | without multifunction display |
| 3 | LH111 (BN-WH) | 22 | CTRL MOD. - CLIMATE # GENERIC VREF | |
| 4 | CRD02 (BN) | 26 | CTRL MOD. - RELAY HEATER REAR WINDOW | without multifunction display |
| 5 | VHA31 (GN-BN) | 22 | SENSOR - REAR TEMP | without multifunction display |
| 6 | CH202 (BU-GN) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 1 / FLOOR (IF PLUS) | without multifunction display |
| 7 | CH203 (GN) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 2 / PANEL (IF PLUS) | without multifunction display |
| 7 | CRD02 (BN) | 26 | CTRL MOD. - RELAY HEATER REAR WINDOW | |
| 8 | CH239 (BU-WH) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 2 / OPEN (IF PLUS) | |
| 8 | CH239 (BU) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 2 / OPEN (IF PLUS) | without multifunction display |
| 9 | CH238 (YE) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 1 / CLOSE (IF PLUS) | |
| 10 | CH208 (GN) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 2 / OPEN (IF PLUS) | without multifunction display |
| 10 | VH440 (BU) | 26 | SENSOR - DOOR POSITION TEMP. LEFT | |
| 11 | CH123 (VT) | 26 | CTRL MOD. - BLOWER MOTOR RELAY | |
| 11 | CH207 (BU-GY) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 1 / CLOSE (IF PLUS) | without multifunction display |
| 12 | VH101 (WH-VT) | 22 | CTRL MOD. - CLIMATE # BLOWER MOTOR CONTROL | |
| 13 | LH111 (BN-WH) | 22 | CTRL MOD. - CLIMATE # GENERIC VREF | without multifunction display |
| 14 | SBP12 (GN-RD) | 22 | FUSE - 12 OR CIRCUIT BREAKER | without multifunction display |
| 15 | CH312 (YE) | 26 | CTRL MOD. - RELAY PTC BANK 3 | without multifunction display |
| 16 | CH311 (VT) | 26 | CTRL MOD. - RELAY PTC BANK 2 | without multifunction display |
| 16 | VH438 (GN-VT) | 22 | SENSOR - DOOR POSITION RECIRC. | |
| 17 | CH310 (GN) | 26 | CTRL MOD. - RELAY PTC BANK 1 | without multifunction display |
| 17 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 18 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 18 | VH414 (GN) | 26 | SENSOR - INCAR TEMP. | without multifunction display |
| 19 | VH406 (VT) | 26 | SENSOR - A/C EVAPORATOR TEMPERATURE (ACET) | |
| 20 | CH202 (BU-GN) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 1 / FLOOR (IF PLUS) | |
| 20 | VH440 (BU) | 26 | SENSOR - DOOR POSITION TEMP. LEFT | without multifunction display |
| 21 | CH203 (GN) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 2 / PANEL (IF PLUS) | |
| 21 | VH413 (WH) | 26 | SENSOR - HUMIDITY | without multifunction display |
| 22 | VH437 (VT-BN) | 22 | SENSOR - DOOR POSITION PANEL/FLOOR | |
| 22 | VH438 (GN-VT) | 22 | SENSOR - DOOR POSITION RECIRC. | without multifunction display |
| 23 | VH101 (WH-VT) | 22 | CTRL MOD. - CLIMATE # BLOWER MOTOR CONTROL | |
| 23 | VH406 (VT) | 26 | SENSOR - A/C EVAPORATOR TEMPERATURE (ACET) | without multifunction display |
| 24 | CH208 (GN) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 2 / OPEN (IF PLUS) | |
| 24 | VH437 (VT-BN) | 22 | SENSOR - DOOR POSITION PANEL/FLOOR | without multifunction display |
| 25 | CH207 (BU-GY) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 1 / CLOSE (IF PLUS) | |
| 25 | RH111 (GY-BU) | 22 | CTRL MOD. - CLIMATE # GENERIC VREF RETURN | without multifunction display |
| 26 | GD216 (BK-VT) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | without multifunction display |
| 26 | SBP12 (GN-RD) | 22 | FUSE - 12 OR CIRCUIT BREAKER |
