Connector End View (C2371A) - TRANSFER CASE CONTROL MODULE (TCCM)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BN
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CCF14 (GN-OG) | 20 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 1 (4WDP) | |
| 2 | CCF15 (BN-YE) | 20 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 2 (4WDP) | |
| 3 | CCF16 (VT-GN) | 20 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 3 (4WDP) | |
| 4 | CCF17 (WH-OG) | 20 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 4 (4WDP) | |
| 5 | RCF09 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR POSITION RETURN (4WDPRTN) | |
| 6 | CCF05 (BN-BU) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE INTEGRATED WHEEL ENDS (4WDIWE) | |
| 7 | CBB30 (YE-BU) | 22 | FUSE - 30 OR CIRCUIT BREAKER | |
| 8 | * | * | Not Used | |
| 9 | VDB26 (GY-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 10 | VDB25 (GN-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | RCF13 (WH-BN) | 22 | SWITCH - FOUR WHEEL DRIVE MODE COMMAND (4WDMCS) -+ | |
| 15 | CCF32 (WH-GN) | 22 | SWITCH - LOCKER MODE | |
| 16 | CCF13 (WH-BU) | 22 | SWITCH - FOUR WHEEL DRIVE MODE COMMAND (4WDMCS) + | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1040 |

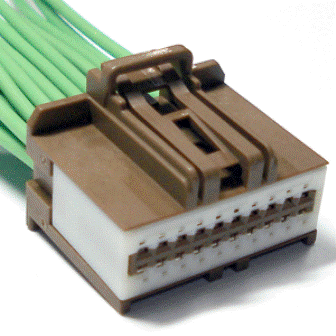

Service Part Number: 9U2Z-14S411-AHA Gauge: 18 Pin material: Silver Cavities: 20 Vehicle Uses Module - Transfer Case Shift Control |
