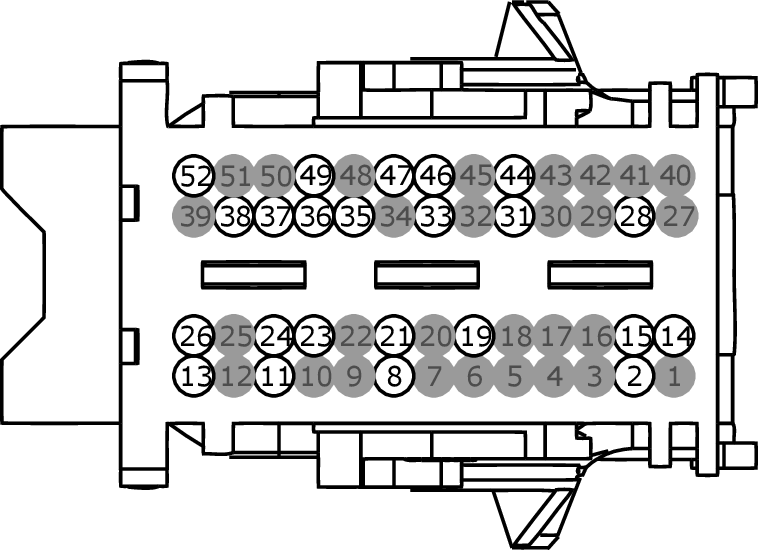

Connector End View (C2280E) - BODY CONTROL MODULE (BCM)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BU
Harness
14A005
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CPK30 (VT) | 26 | SWITCH - KEYLESS KEYPAD LINE B | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | CLN13 (WH-BU) | 22 | SWITCH - TRUNK/CARGO LAMP | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | CLF76 (GY-OG) | 22 | #N/A | |
| 12 | * | * | Not Used | |
| 13 | CLS52 (BN) | 20 | CTRL MOD. - STOP/TURN RIGHT MIDDLE | |
| 14 | CPL60 (BN-YE) | 20 | SWITCH - LIFTGATE GLASS RELEASE | |
| 15 | CPK31 (YE) | 26 | SWITCH - KEYLESS KEYPAD LINE C | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | CPL39 (YE) | 26 | SWITCH - LATCH REAR PASSENGER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 20 | * | * | Not Used | |
| 21 | CPL31 (WH) | 26 | SWITCH - LATCH PASSENGER # AJAR | |
| 22 | * | * | Not Used | |
| 23 | CLS19 (VT-OG) | 20 | CTRL MOD. - STOP/TURN RIGHT (INBOARD) | |
| 24 | CLS18 (GY-BN) | 20 | CTRL MOD. - STOP/TURN LEFT (INBOARD) | |
| 25 | * | * | Not Used | |
| 26 | CLS23 (GY-OG) | 18 | CTRL MOD. - TURN LAMP LEFT REAR | |
| 27 | * | * | Not Used | |
| 28 | CPK29 (GY-BU) | 22 | SWITCH - KEYLESS KEYPAD LINE A | |
| 29 | * | * | Not Used | |
| 30 | * | * | Not Used | |
| 31 | CLS55 (GN-BU) | 22 | LAMP - TURN REAR LEFT # SIGNAL OUT | |
| 32 | * | * | Not Used | |
| 33 | CPL26 (GN) | 26 | SWITCH - LATCH DRIVER # AJAR | |
| 34 | * | * | Not Used | |
| 35 | CPK28 (WH-GN) | 22 | CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION | |
| 36 | VDN03 (GY-VT) | 22 | CTRL MOD. - LIN BUS # SPDJB 3 | |
| 37 | VMP24 (WH) | 22 | CTRL MOD. - REAR PARK ASSIST CAMERA LIN BUS | |
| 38 | VDN13 (BN) | 22 | #N/A | |
| 39 | * | * | Not Used | |
| 40 | * | * | Not Used | |
| 41 | * | * | Not Used | |
| 42 | * | * | Not Used | |
| 43 | * | * | Not Used | |
| 44 | CLS54 (BU-OG) | 20 | LAMP - TURN REAR RIGHT # SIGNAL OUT | |
| 45 | * | * | Not Used | |
| 46 | CPL36 (GN) | 26 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 47 | CMC25 (WH-VT) | 22 | SWITCH - PARKING BRAKE | |
| 48 | * | * | Not Used | |
| 49 | CR167 (YE-VT) | 22 | CTRL MOD. - FUEL SHUTOFF EVENT NOTIFICATION SIGNAL (ENS) | |
| 50 | * | * | Not Used | |
| 51 | * | * | Not Used | |
| 52 | CLS27 (GN-OG) | 18 | CTRL MOD. - TURN LAMP RIGHT REAR |
