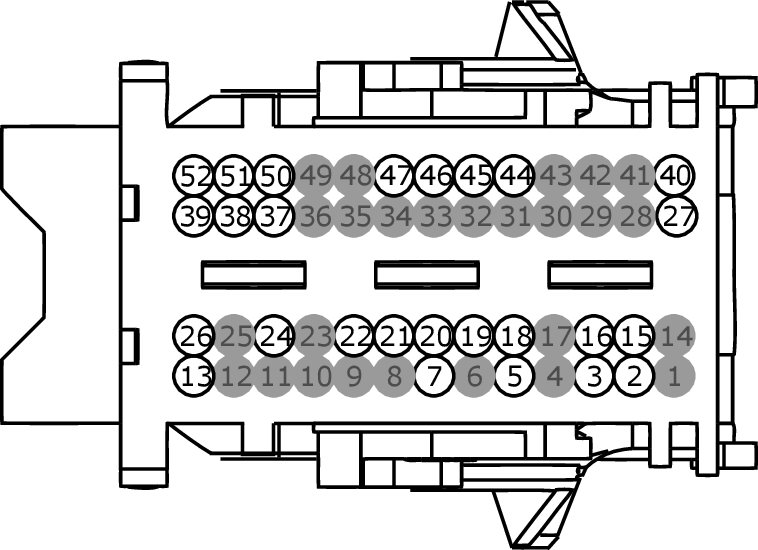

Connector End View (C2280B) - BODY CONTROL MODULE (BCM)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CLS34 (GY) | 22 | SWITCH - PARK LAMPS | |
| 3 | CLN56 (BN) | 26 | DIMMER - IP/SWITCH ILLUMINATION # DIM DOWN | |
| 4 | * | * | Not Used | |
| 5 | CPK35 (YE-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 2 + | |
| 6 | * | * | Not Used | |
| 7 | CLN55 (YE) | 26 | DIMMER - IP/SWITCH ILLUMINATION # DIM UP | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | VLN73 (GY-BN) | 22 | CTRL MOD. - AMBIENT LIGHTING LIN BUS | |
| 14 | * | * | Not Used | |
| 15 | CLF24 (YE-BU) | 22 | SWITCH - HEADLAMP ON | |
| 16 | CLF23 (WH) | 26 | SWITCH - HEADLAMP OFF | |
| 17 | * | * | Not Used | |
| 18 | RRH02 (GN-WH) | 22 | CTRL MOD. - SWITCH HORN | |
| 19 | CLS32 (BN) | 26 | SWITCH - HAZARD | |
| 20 | CLF21 (VT) | 26 | SWITCH - FOG LAMPS FRONT | |
| 21 | CLF19 (GN) | 26 | SWITCH - AUTOLAMP (1) ON | |
| 22 | RLF14 (GY-BN) | 22 | SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) - | |
| 23 | * | * | Not Used | |
| 24 | VLF14 (BU-BN) | 22 | SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) + | Manual A/C |
| 24 | VLF14 (BU) | 26 | SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) + | Auto A/C |
| 25 | * | * | Not Used | |
| 26 | VPL56 (BU-GY) | 22 | RECEIVER - REMOTE RF | |
| 27 | RPK07 (GN-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA TRUNK EXTERIOR - | |
| 28 | * | * | Not Used | |
| 29 | * | * | Not Used | |
| 30 | * | * | Not Used | |
| 31 | * | * | Not Used | |
| 32 | * | * | Not Used | |
| 33 | * | * | Not Used | |
| 34 | * | * | Not Used | |
| 35 | * | * | Not Used | |
| 36 | * | * | Not Used | |
| 37 | CDC34 (WH-OG) | 20 | SWITCH - IGNITION # RUN; START | |
| 38 | CDC30 (BU-GY) | 22 | SWITCH - IGNITION # KEY IN | |
| 39 | CPK36 (VT-BN) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP RUN LED | |
| 40 | VPK07 (VT) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA TRUNK EXTERIOR + | |
| 41 | * | * | Not Used | |
| 42 | * | * | Not Used | |
| 43 | * | * | Not Used | |
| 44 | CLN06 (WH) | 20 | CTRL MOD. - TRUNK/CARGO LAMP | |
| 45 | VLN04 (VT-GY) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 46 | CET53 (BU-OG) | 22 | CTRL MOD. - POWERTRAIN # BRAKE SHIFT INTERLOCK | |
| 47 | CE436 (VT-OG) | 22 | CTRL MOD. -WAKE UP PCM | |
| 48 | * | * | Not Used | |
| 49 | * | * | Not Used | |
| 50 | CDC33 (VT-GN) | 22 | SWITCH - IGNITION # RUN; ACCESSORY | |
| 51 | CDC35 (BU-WH) | 20 | SWITCH - IGNITION # START | |
| 52 | VDN01 (BU-WH) | 22 | CTRL MOD. - LIN BUS # SPDJB 1 |
