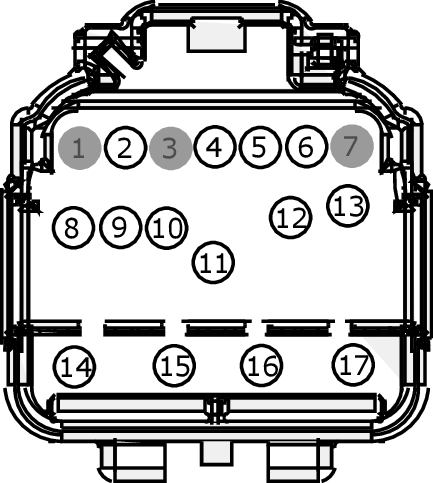

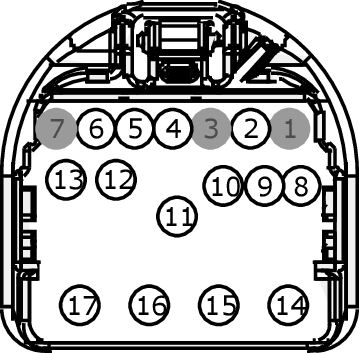

Connector End View (C2095) - INLINE
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
#N/A
Base Part #
Service Pigtail
Not Available
MALE
Harness 12A581
FEMALE
Harness 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | CRD02 (BN) | 26 | 14401 |
| 2 | CRD02 (BN-BU) | 22 | 12A581 |
| 3 | * | * | |
| 4 | CDC54 (WH) | 26 | 14401 |
| 4 | CDC54 (WH-GN) | 20 | 12A581 |
| 5 | CCF06 (BU-GN) | 20 | 12A581 |
| 5 | CCF06 (GN) | 26 | 14401 |
| 6 | CCF22 (BU) | 26 | 14401 |
| 6 | CCF22 (BU-OG) | 20 | 12A581 |
| 7 | * | * | |
| 8 | CCB12 (GN) | 20 | 12A581 |
| 8 | CCB12 (GN) | 22 | 14401 |
| 9 | VH101 (WH-VT) | 20 | 12A581 |
| 9 | VH101 (WH-VT) | 22 | 14401 |
| 10 | CH123 (VT) | 26 | 14401 |
| 10 | CH123 (VT-GN) | 22 | 12A581 |
| 11 | SBB54 (BN-RD) | 12 | |
| 12 | SBB90 (YE-RD) | 16 | |
| 13 | CCB08 (VT-WH) | 20 | 12A581 |
| 13 | CCB08 (VT-WH) | 22 | 14401 |
| 14 | SBB55 (WH-RD) | 10 | 12A581 |
| 14 | SBB55 (WH-RD) | 18 | 14401 |
| 15 | CBB64 (VT-GN) | 14 | 12A581 |
| 15 | CBB64 (VT-GN) | 16 | 14401 |
| 16 | CBB62 (GN-OG) | 14 | 12A581 |
| 16 | CBB62 (GN-OG) | 16 | 14401 |
| 17 | SBB45 (GY-RD) | 10 |
