Connector End View (C2003) - ADJUSTABLE PEDAL MOTOR
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
GN
Harness
14A005
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPP10 (BN-BU) | 20 | SWITCH - ADJUST. PEDALS # REARWARD | |
| 2 | CPP09 (VT-OG) | 20 | SWITCH - ADJUST. PEDALS # FORWARD |

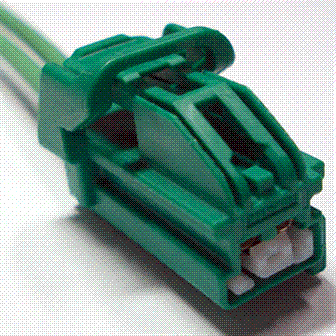

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1163 |
Service Part Number: 3U2Z-14S411-JYB Gauge: 16 Pin material: Silver Cavities: 2 Vehicle Uses Lamp - Headlamp Switch Sensor - EATC In Car Temperature Solenoid - Brake Shift Park Interlock Switch - Brake Pressure Switch - Headlamp Switch - Neutral Tow Switch - Stop Lamp |
