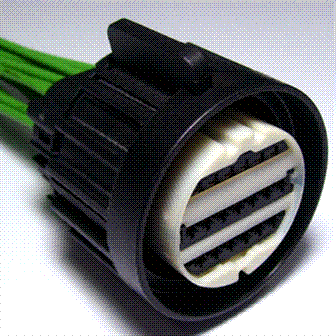

Connector End View (C1623) - TRANSMISSION, 6R140
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Harness
12C508/7C078
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers

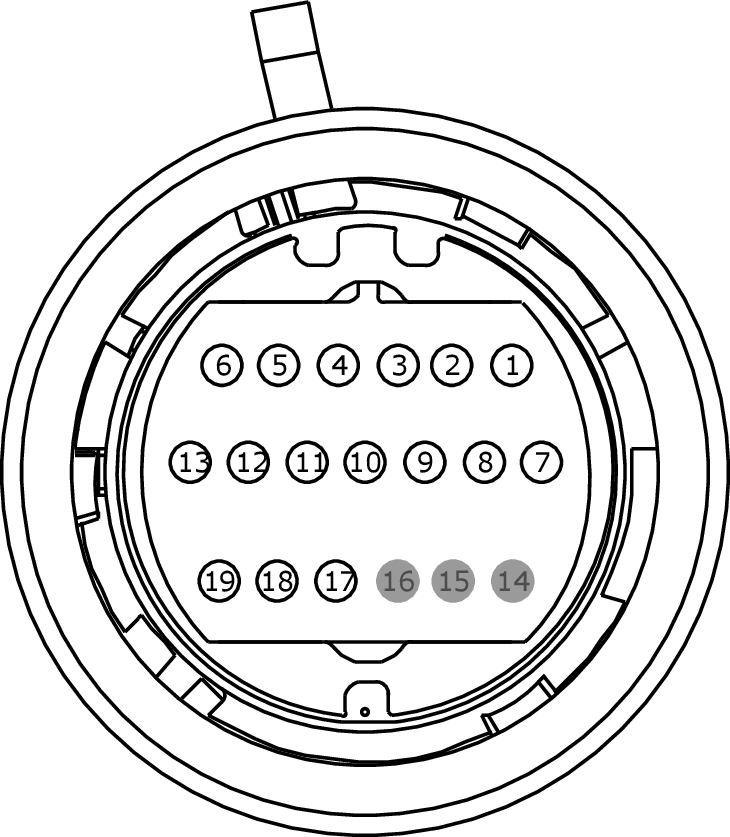

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CET25 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) | |
| 2 | CET25 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) | |
| 3 | CET05 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 1 (PC1) [EPC] [VFS] | 6.2L, 6.7L |
| 3 | CET05 (WH-GN) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 1 (PC1) [EPC] [VFS] | 6.8L |
| 4 | CET06 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 2 (PC2) [EPC] [VFS] | |
| 5 | CET07 (GY-OG) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 3 (PC3) [EPC] [VFS] | |
| 6 | CET08 (BN-WH) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 4 (PC4) [EPC] [VFS] | |
| 7 | CET09 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 5 (PC5) [EPC] [VFS] | |
| 8 | CET10 (BU-GY) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 6 (PC6) [EPC] [VFS] | |
| 9 | CET11 (GN-OG) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 7 (PC7) [EPC] [VFS] | |
| 10 | RET24 (BN-BU) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) | |
| 11 | RET33 (WH-VT) | 18 | SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) - | gasoline |
| 11 | VET33 (WH-OG) | 18 | SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) + | diesel |
| 12 | LE111 (VT-GN) | 18 | CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) | |
| 13 | VET32 (VT) | 18 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT (TR -P) | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | RET04 (YE-OG) | 18 | CTRL MOD. - POWERTRAIN # SENSOR OUTPUT SHAFT SPEED (OSS) | |
| 18 | VET27 (BN-YE) | 18 | SENSOR - TRANSMISSION FLUID TEMPERATURE (TFT) | |
| 19 | RE407 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) | diesel |
| 19 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE #2 | gasoline |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1398 |
Service Part Number: EU2Z-14S411-CA Gauge: 18 Pin material: Tin (greased) Cavities: 19 Vehicle Uses Transmission - Bulkhead |
