Connector End View (C1415) - INLINE
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
#N/A
Base Part #
Service Pigtail
Not Available

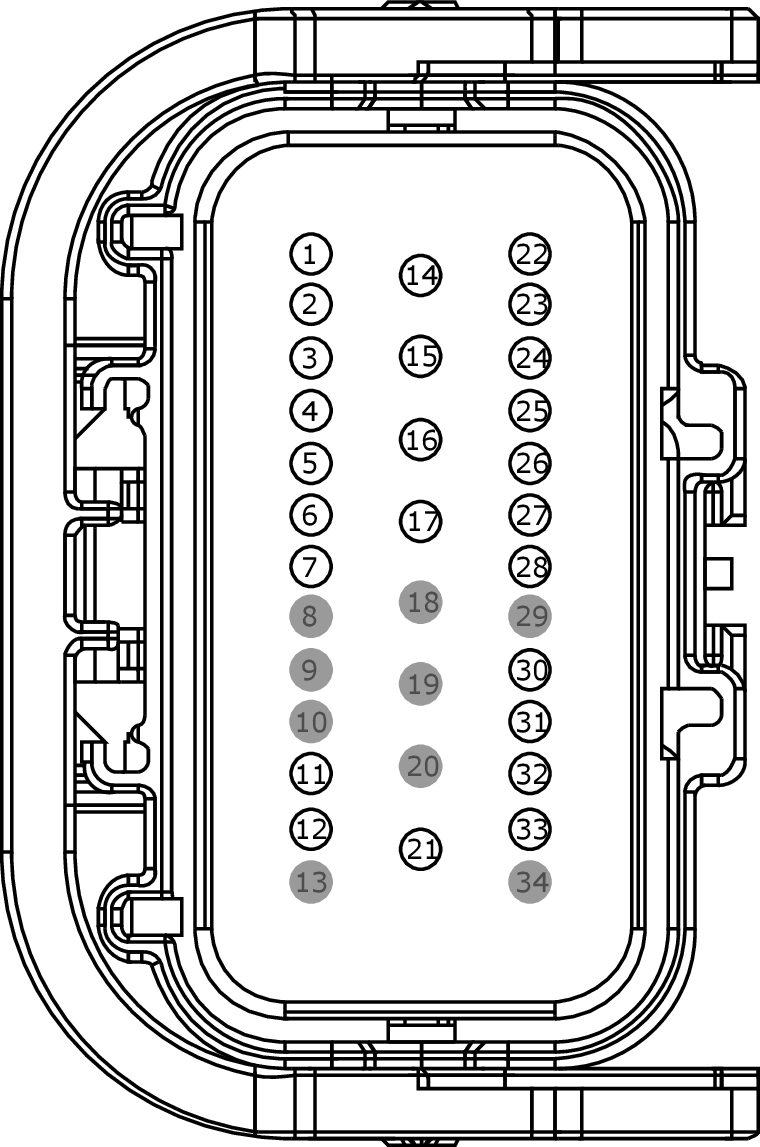

MALE
Harness 12A581

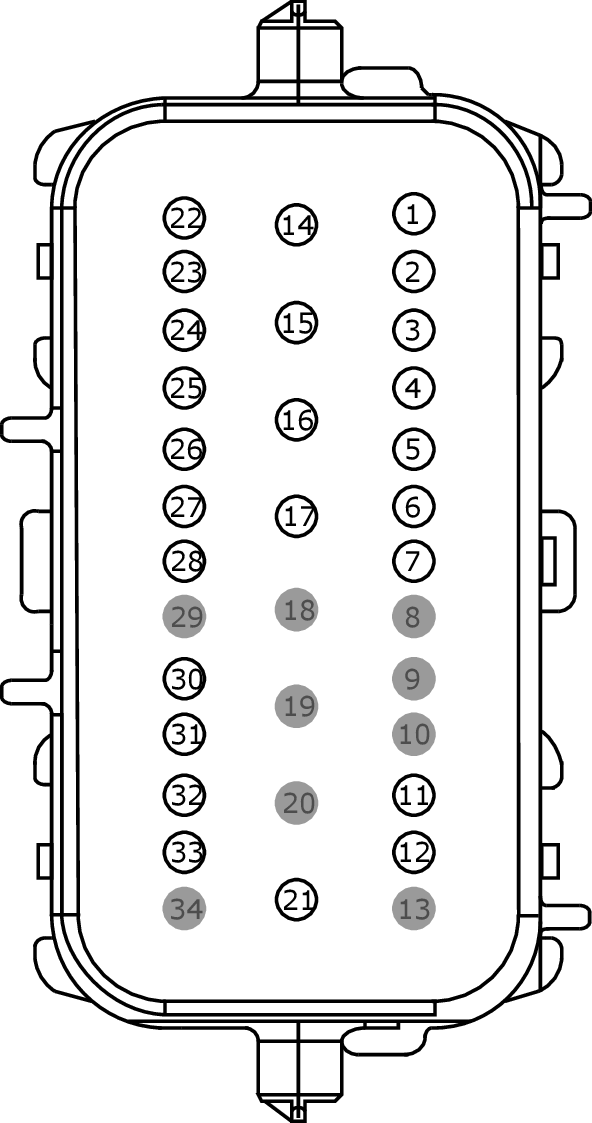

FEMALE
Harness 14405
| Pin | Circuit | Gauge | Qualifier |
| 1 | RE230 (WH-VT) | 20 | |
| 2 | VE922 (VT-GN) | 20 | |
| 3 | LE230 (BN-BU) | 20 | |
| 4 | CBB32 (GN-VT) | 20 | |
| 5 | LCA37 (YE-OG) | 20 | |
| 6 | VCA38 (BN-VT) | 20 | |
| 7 | RCA37 (WH-BU) | 20 | |
| 8 | * | * | |
| 9 | * | * | |
| 10 | * | * | |
| 11 | RE407 (YE-VT) | 20 | |
| 12 | VE823 (BU-BN) | 20 | |
| 13 | * | * | |
| 14 | CE608 (VT-GN) | 10 | |
| 15 | CAT03 (GY-BN) | 16 | |
| 16 | SBB59 (BU-RD) | 12 | |
| 17 | SBB52 (GN-RD) | 10 | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * | |
| 21 | CAT11 (BN) | 10 | 12A581 |
| 21 | CAT11 (BN) | 12 | 14405 |
| 22 | CCF31 (BN-VT) | 16 | |
| 23 | CE114 (GN-BU) | 14 | 14405 |
| 23 | CE114 (GN-BU) | 18 | 12A581 |
| 24 | VE225 (YE-OG) | 20 | |
| 25 | VE518 (BN-WH) | 20 | |
| 26 | RE242 (GN) | 18 | 14405 |
| 26 | RE242 (GN) | 20 | 12A581 |
| 27 | VE745 (BN) | 18 | 14405 |
| 27 | VE745 (BN) | 20 | 12A581 |
| 28 | CE239 (WH-BN) | 18 | 14405 |
| 28 | CE239 (WH-BN) | 20 | 12A581 |
| 29 | * | * | |
| 30 | CLS30 (VT-WH) | 18 | |
| 31 | CBK02 (GN) | 14 | 14405 |
| 31 | CBK02 (GN-BN) | 14 | 12A581 |
| 32 | VCA05 (GY-VT) | 20 | |
| 33 | RCA19 (VT) | 20 | |
| 34 | * | * |
