Connector End View (C1273C) - GLOW PLUG CONTROL MODULE (GPCM)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CE513 (VT-GN) | 20 | CONTROLLER - GLOW PLUG | |
| 3 | VE348 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH | |
| 4 | VE349 (BN-YE) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | |
| 5 | GD112 (BK-GN) | 18 | GROUND - COWL TOP LEFT | |
| 6 | CBK04 (VT) | 16 | FUSE - 4 OR CIRCUIT BREAKER (VPWR 4) | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | CE352 (YE-GY) | 16 | CTRL MOD. - POWERTRAIN # REDUCTANT PRESSURE LINE HEATER (HH2) PWR | |
| 14 | * | * | Not Used | |
| 15 | CE356 (BU-OG) | 16 | CTRL MOD. - POWERTRAIN # REDUCTANT TANK HEATER (HH1) PWR | |
| 16 | CE609 (WH-OG) | 12 | RELAY - GLOW PLUGS |

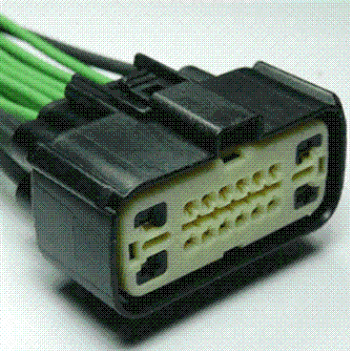

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1541 |
Service Part Number: JU2Z-14S411-KA Gauge: 14 16 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline In-Line - Auxiliary Engine Connector Module - Glow Plug |
