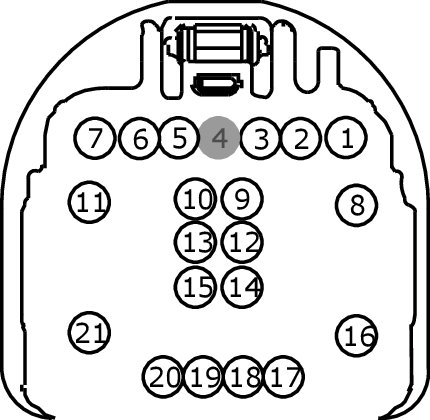

Connector End View (C920) - INLINE
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
#N/A
Base Part #
Service Pigtail
See Below
MALE
Harness 14A005
FEMALE
Harness 14334
| Pin | Circuit | Gauge | Qualifier |
| 1 | VLN04 (VT-GY) | 22 | |
| 2 | VLN33 (GY-VT) | 22 | |
| 3 | SBP11 (BU-RD) | 22 | |
| 4 | * | * | |
| 4 | CLS10 (GN-BN) | 22 | |
| 5 | VDN03 (GY-VT) | 22 | |
| 6 | VDB25 (GN-OG) | 22 | |
| 7 | VDB26 (GY-BU) | 22 | |
| 8 | CRB05 (GN-OG) | 22 | |
| 9 | VDB25 (GN-OG) | 22 | |
| 10 | VDB26 (GY-BU) | 22 | |
| 11 | CLN09 (YE-GN) | 20 | |
| 12 | VMM23 (BN) | 26 | 14A005 |
| 12 | VMM23 (BN-VT) | 22 | 14334 |
| 13 | RMM23 (WH) | 26 | 14A005 |
| 13 | RMM23 (WH-GN) | 22 | 14334 |
| 14 | DME23 (*) | 20 | |
| 15 | GD348 (BK-YE) | 18 | |
| 15 | GD348 (BK-YE) | 20 | 14334 |
| 15 | GD348 (BK-YE) | 22 | 14334 |
| 16 | GD348 (BK-YE) | 18 | |
| 16 | GD348 (BK-YE) | 22 | 14334 |
| 17 | DMP43 (*) | 20 | 14A005 |
| 17 | DMP43 (*) | 22 | 14334 |
| 18 | VDN05 (YE-GY) | 22 | |
| 18 | VMP44 (VT-GY) | 20 | 14A005 |
| 18 | VMP44 (VT-GY) | 22 | 14334 |
| 19 | CBB96 (BU-GN) | 22 | |
| 19 | VMP43 (GN-BU) | 20 | 14A005 |
| 19 | VMP43 (GN-BU) | 22 | 14334 |
| 20 | CLS10 (GN-BN) | 22 | |
| 21 | CBP36 (BU-BN) | 18 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1463 |
Service Part Number: GU2Z-14S411-GA Gauge: 14 16 20 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
| Pigtail Kit Part Number WPT-1482 |
Service Part Number: GU2Z-14S411-GB Gauge: 14 16 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
