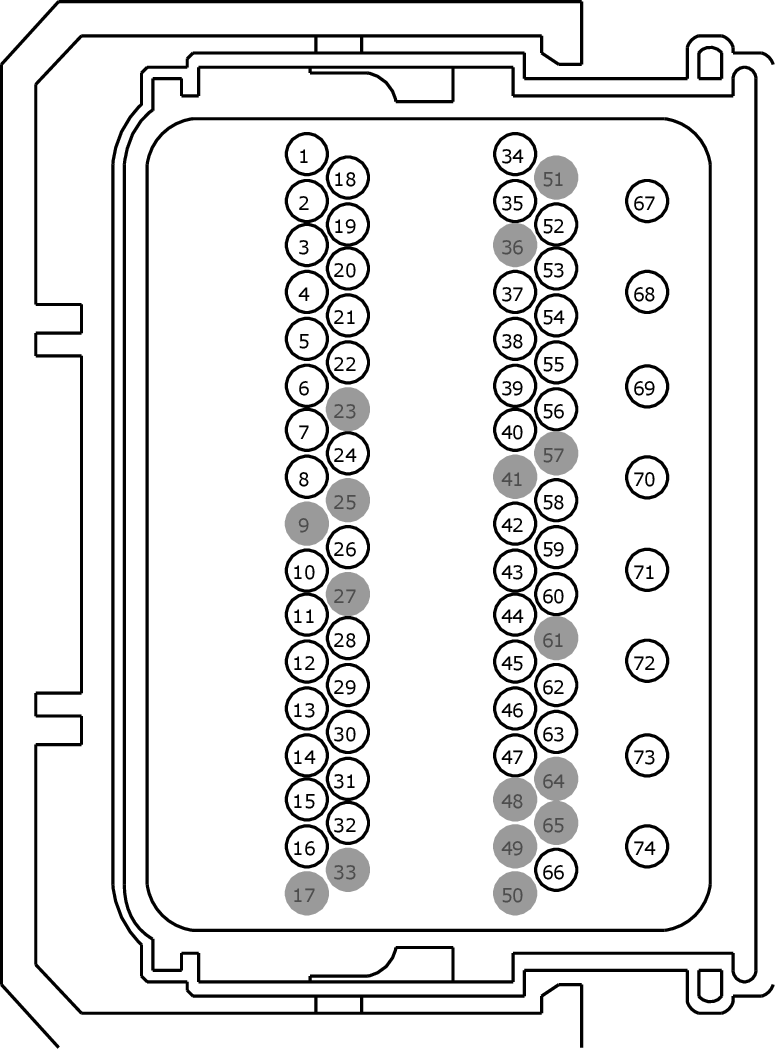

Connector End View (C1232B) - POWERTRAIN CONTROL MODULE (PCM)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Harness
12A581
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | LE111 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) | |
| 2 | CH302 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY / WOT AC CUTOFF (ACCR) | |
| 3 | VE750 (GN-BU) | 20 | SENSOR - POWERTRAIN AMBIENT TEMP. SENSOR (AAT) | |
| 4 | CE933 (BU-OG) | 20 | SWITCH - POWER TAKE OFF REQUEST 2 (PTORS2) | |
| 5 | VMC05 (VT-OG) | 20 | CTRL MOD. - VEHICLE SPEED OUTPUT (VSOUT) | |
| 6 | CE912 (YE-GN) | 20 | SWITCH - POWER TAKE OFF REQUEST 1 (PTO) (PTORS1) | |
| 7 | CDC12 (YE) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | |
| 8 | CE914 (GN) | 20 | SWITCH - POWER TAKE OFF IDLE CONTROL 2 (PTOIC) | |
| 9 | * | * | Not Used | |
| 10 | CE913 (BU) | 20 | SWITCH - POWER TAKE OFF IDLE CONTROL 1 (PTOIC) | |
| 11 | CE326 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # POWER TAKE OFF OK INDICATOR (PTO_OKAY) (PTO_IND) | |
| 12 | VEC10 (GY-YE) | 20 | SENSOR - FAN SPEED (FSS) | |
| 13 | CCB08 (VT-WH) | 20 | SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN | |
| 14 | CDC15 (VT) | 20 | GENERATOR (ALTERNATOR) # LOAD INPUT (GENLI) | |
| 15 | CDC47 (WH) | 20 | GENERATOR (ALTERNATOR) # LOAD INPUT #2 (GENLI) | |
| 16 | CDC35 (BU-WH) | 20 | SWITCH - IGNITION # START | |
| 17 | * | * | Not Used | |
| 18 | CE226 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) + | |
| 19 | VE225 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | |
| 20 | CE140 (BN) | 20 | CTRL MOD. - POWERTRAIN # BATTERY CHARGE PROTECT INDICATOR (BCHPL) (BCPIL) | |
| 21 | CE926 (VT-BN) | 20 | SWITCH - BATTERY CHARGE PROTECT MODE (BCPSW) | |
| 22 | RE327 (GY-VT) | 20 | CTRL MOD. - POWERTRAIN # POWER TAKE OFF RETURN (PTO_GND) | |
| 23 | * | * | Not Used | |
| 24 | VE823 (BU-BN) | 20 | SENSOR - WATER IN FUEL + | |
| 25 | * | * | Not Used | |
| 26 | CCB12 (GN) | 20 | SWITCH - EXHAUST BRAKE | |
| 27 | * | * | Not Used | |
| 28 | VE701 (YE-OG) | 20 | SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) | |
| 29 | VE702 (BU-WH) | 20 | SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) | |
| 30 | CET40 (GN-OG) | 20 | SWITCH - TRANSMISSION RANGE # PARK/NEUTRAL (TRSW-PN) | |
| 31 | VH433 (VT-OG) | 20 | TRANSDUCER - A/C PRESSURE (ACPT) + | |
| 32 | VE518 (BN-WH) | 20 | MONITOR - FUEL PUMP (FPM) | |
| 33 | * | * | Not Used | |
| 34 | VE203 (VT) | 20 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) | |
| 35 | CE436 (VT-OG) | 20 | CTRL MOD. -WAKE UP PCM | |
| 36 | * | * | Not Used | |
| 37 | CDC54 (WH-GN) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | |
| 38 | CE937 (VT-GY) | 20 | SWITCH - START/STOP DISABLE | |
| 39 | VE349 (BN-YE) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | |
| 40 | VE807 (YE-VT) | 20 | SENSOR - MASS AIR FLOW LH BANK OR 1ST BANK OR UNIQUE (MAF) | |
| 41 | * | * | Not Used | |
| 42 | CBB33 (WH-BN) | 20 | FUSE - 33 OR CIRCUIT BREAKER | |
| 43 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 44 | RE407 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) | |
| 45 | LE424 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (C-VREF) | |
| 46 | CES09 (VT-OG) | 20 | SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) + | |
| 47 | VE740 (VT-GY) | 20 | SENSOR - INTAKE AIR TEMPERATURE (IAT) | |
| 48 | * | * | Not Used | |
| 49 | * | * | Not Used | |
| 50 | * | * | Not Used | |
| 51 | * | * | Not Used | |
| 52 | LE136 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1VREF) | |
| 53 | CDC09 (YE) | 20 | CTRL MOD. - POWERTRAIN # GENERATOR INDICATOR-LINE CONTROL (ILC) | |
| 54 | CDC48 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # GENERATOR INDICATOR-LINE CONTROL #2 (ILC) | |
| 55 | LE434 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE POWER TAKE OFF (PTO_VREF) | |
| 56 | VE348 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH | |
| 57 | * | * | Not Used | |
| 58 | RE136 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1RTN) | |
| 59 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 60 | RE320 (BU) | 20 | CTRL MOD. - POWERTRAIN # MASS AIR FLOW SEN. LH BANK OR 1ST BANK (MAFRTN) | |
| 61 | * | * | Not Used | |
| 62 | SBB95 (WH-RD) | 20 | FUSE - 95 OR CIRCUIT BREAKER | |
| 63 | RE137 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2RTN) | |
| 64 | * | * | Not Used | |
| 65 | * | * | Not Used | |
| 66 | LE137 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2VREF) | |
| 67 | CBK01 (BU) | 18 | FUSE - 1 OR CIRCUIT BREAKER (VPWR F) | |
| 68 | CBK01 (BU) | 18 | FUSE - 1 OR CIRCUIT BREAKER (VPWR F) | |
| 69 | CBK01 (BU) | 18 | FUSE - 1 OR CIRCUIT BREAKER (VPWR F) | |
| 70 | GD113 (BK-YE) | 18 | GROUND - COWL TOP RIGHT | |
| 71 | GD113 (BK-YE) | 18 | GROUND - COWL TOP RIGHT | |
| 72 | GD113 (BK-YE) | 18 | GROUND - COWL TOP RIGHT | |
| 73 | GD113 (BK-YE) | 18 | GROUND - COWL TOP RIGHT | |
| 74 | GD113 (BK-YE) | 18 | GROUND - COWL TOP RIGHT |
