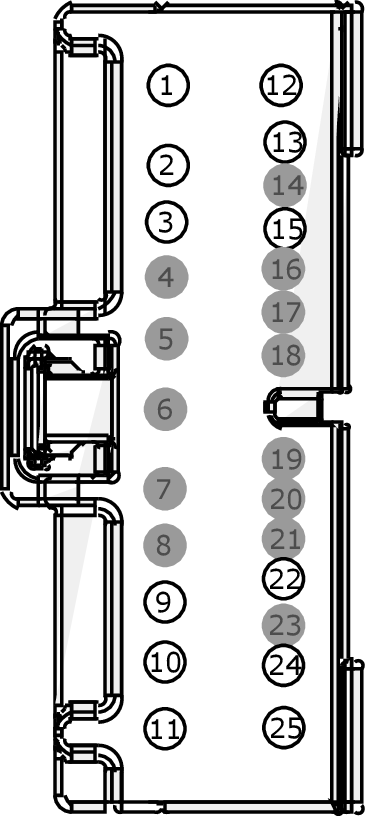

Connector End View (C1035C) - BATTERY JUNCTION BOX (BJB)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CAT09 (GN) | 12 | CTRL MOD. - TRAILER TOW # TURN SIGNAL RIGHT | |
| 2 | CBB68 (GY-VT) | 14 | FUSE - 68 OR CIRCUIT BREAKER | |
| 3 | SBB91 (BU-RD) | 18 | FUSE - 91 OR CIRCUIT BREAKER | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | CPSC8 (GN-OG) | 18 | #N/A | |
| 10 | CBB66 (BU-WH) | 14 | FUSE - 66 OR CIRCUIT BREAKER | |
| 11 | SBB69 (GY-RD) | 12 | FUSE - 69 OR CIRCUIT BREAKER | |
| 12 | CAT06 (YE) | 12 | CTRL MOD. - TRAILER TOW # TURN SIGNAL LEFT | |
| 13 | CLS19 (VT-OG) | 22 | CTRL MOD. - STOP/TURN RIGHT (INBOARD) | |
| 14 | * | * | Not Used | |
| 15 | CLS18 (GY-BN) | 22 | CTRL MOD. - STOP/TURN LEFT (INBOARD) | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | CLN09 (YE-GN) | 22 | RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) | |
| 23 | * | * | Not Used | |
| 24 | GD131 (BK-GY) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT | |
| 25 | SBB67 (BU-RD) | 12 | FUSE - 67 OR CIRCUIT BREAKER |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1564 |
Service Part Number: JU2Z-14S411-ATA Gauge: 12 16 20 Pin material: Tin & Silver Cavities: 25 Vehicle Uses: Junction Box - Power Distribution |
