Connector End View (C1010) - INLINE
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
Base Part #
Service Pigtail
Not Available

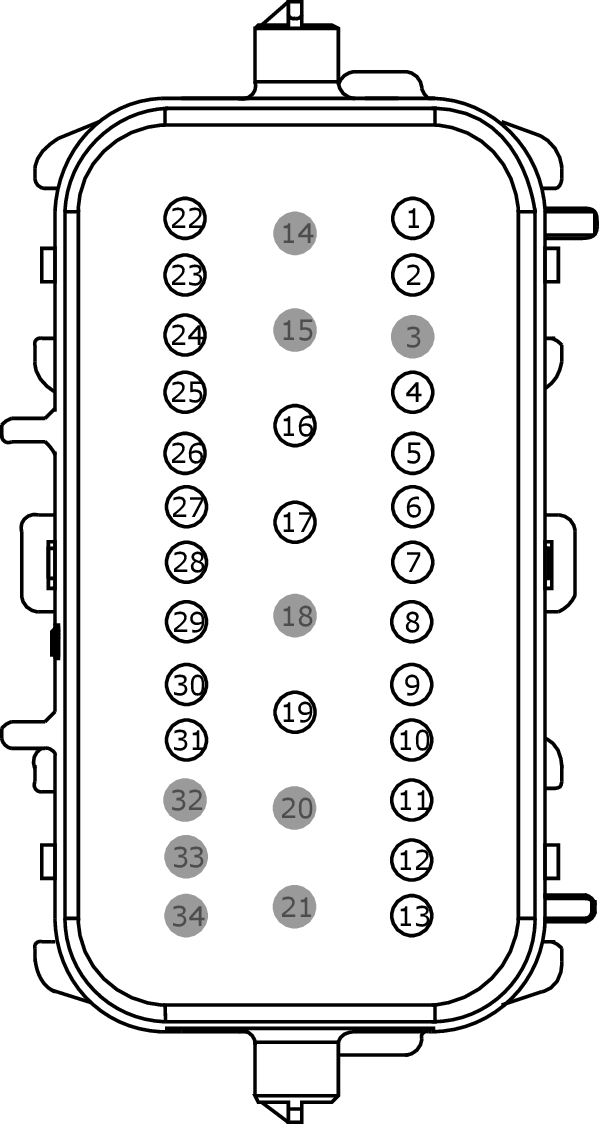

MALE
Harness 7C078

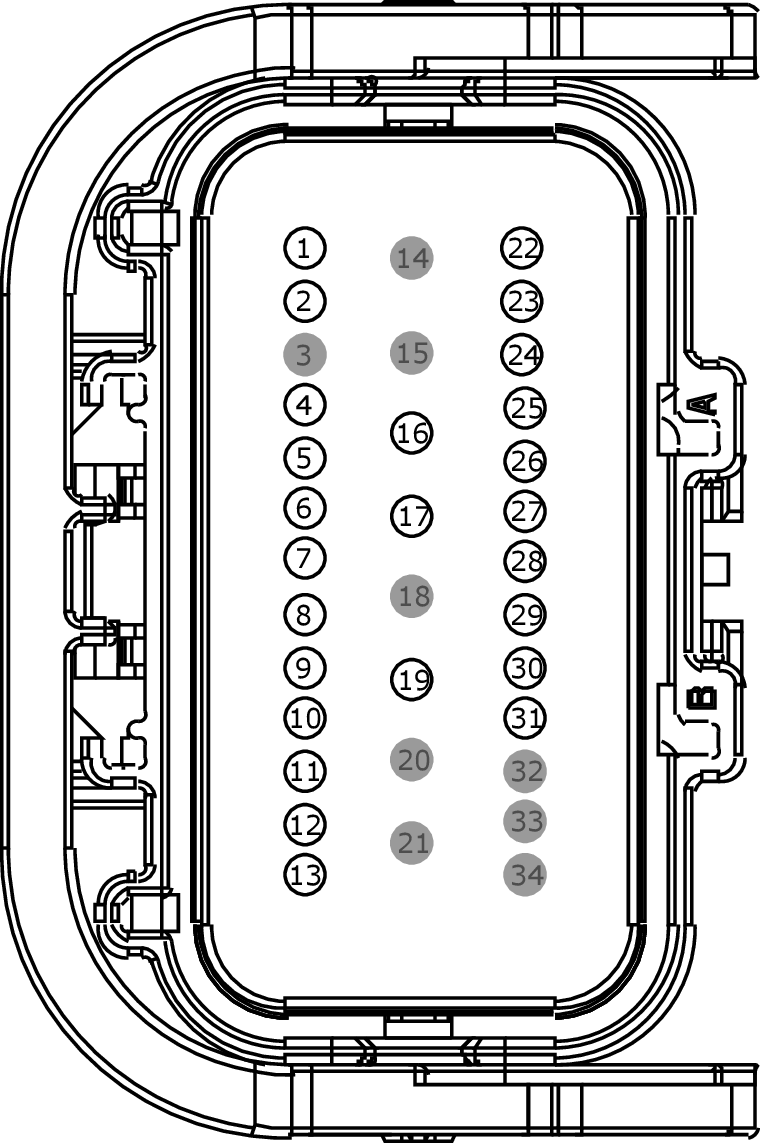

FEMALE
Harness 12A581
| Pin | Circuit | Gauge | Qualifier |
| 1 | LE111 (VT-GN) | 18 | 7C078 |
| 1 | LE111 (VT-GN) | 20 | 12A581 |
| 2 | CET25 (BU-GN) | 18 | 12A581 |
| 2 | CET25 (BU-GN) | 20 | 7C078 |
| 3 | * | * | |
| 4 | RET24 (BN-BU) | 18 | |
| 5 | RET04 (YE-OG) | 18 | 7C078 |
| 5 | RET04 (YE-OG) | 20 | 12A581 |
| 6 | VET33 (WH-OG) | 18 | 7C078 |
| 6 | VET33 (WH-OG) | 20 | 12A581 |
| 7 | CET10 (BU-GY) | 18 | 7C078 |
| 7 | CET10 (BU-GY) | 20 | 12A581 |
| 8 | CET11 (GN-OG) | 18 | 7C078 |
| 8 | CET11 (GN-OG) | 20 | 12A581 |
| 9 | CET05 (BU-GN) | 18 | 7C078 |
| 9 | CET05 (BU-GN) | 20 | 12A581 |
| 10 | CET06 (GN-BN) | 18 | 7C078 |
| 10 | CET06 (GN-BN) | 20 | 12A581 |
| 11 | CET07 (GY-OG) | 18 | 7C078 |
| 11 | CET07 (GY-OG) | 20 | 12A581 |
| 12 | CET08 (BN-WH) | 18 | 7C078 |
| 12 | CET08 (BN-WH) | 20 | 12A581 |
| 13 | CET09 (YE-VT) | 18 | 7C078 |
| 13 | CET09 (YE-VT) | 20 | 12A581 |
| 14 | * | * | |
| 15 | * | * | |
| 16 | CCF07 (BN-GN) | 16 | |
| 17 | CCF08 (GY-OG) | 16 | |
| 18 | * | * | |
| 19 | CCF03 (GY-BN) | 16 | |
| 20 | * | * | |
| 21 | * | * | |
| 22 | VET27 (BN-YE) | 18 | 7C078 |
| 22 | VET27 (BN-YE) | 20 | 12A581 |
| 23 | VET32 (VT) | 18 | 7C078 |
| 23 | VET32 (VT) | 20 | 12A581 |
| 24 | RE407 (YE-VT) | 18 | 7C078 |
| 24 | RE407 (YE-VT) | 20 | 12A581 |
| 25 | RCF09 (BN-WH) | 20 | |
| 26 | CCF17 (WH-OG) | 20 | |
| 27 | CCF16 (VT-GN) | 20 | |
| 28 | CCF15 (BN-YE) | 20 | |
| 29 | CCF14 (GN-OG) | 20 | |
| 30 | CCF22 (BU-OG) | 16 | 7C078 |
| 30 | CCF22 (BU-OG) | 20 | 12A581 |
| 31 | CCF06 (BU-GN) | 16 | 7C078 |
| 31 | CCF06 (BU-GN) | 20 | 12A581 |
| 32 | * | * | |
| 33 | * | * | |
| 34 | * | * |
