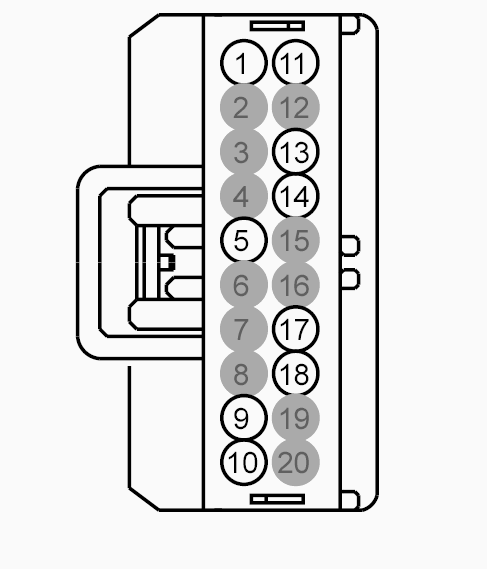

Connector End View (C535) - MASTER WINDOW CONTROL SWITCH
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Harness
14631
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDN09 (WH-GN) | 22 | CTRL MOD. - LIN BUS # DRIVER OR LEFT HAND DOOR MODULE | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CPW14 (VT-WH) | 22 | SWITCH - POWER WINDOW DRIVER # PASSENGER LOCK OUT (ENABLE) | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | CBP23 (BN-YE) | 22 | FUSE - 23 OR CIRCUIT BREAKER | |
| 10 | SBP08 (VT-RD) | 22 | FUSE - 8 OR CIRCUIT BREAKER | |
| 11 | RPW03 (BU-GN) | 22 | CTRL MOD. - POWER WINDOW SWITCH DRIVER RETURN | |
| 12 | * | * | Not Used | |
| 13 | CPW18 (GY-VT) | 22 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT UP | |
| 14 | CPW17 (BN-GN) | 22 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT DOWN | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | CPW15 (YE) | 22 | SWITCH - POWER WINDOW DRIVER # REAR LEFT DOWN | |
| 18 | CPW16 (BU-OG) | 22 | SWITCH - POWER WINDOW DRIVER # REAR LEFT UP | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used |
